Какие должны быть обороты двигателя на вариаторе + видео обзор

Вариатор проще всего себе представить как бесступенчатую автоматическую коробку передач. Если сложно представить бесступенчатую – то, скажем, сто ступенчатую. Т.е. трансмиссию, у которой нет фиксированных передаточных коэффициентов, как у механической и автоматической коробок. Передача крутящего момента от двигателя к колесам может плавно меняться от минимального до максимального значения.

Конструкция вариатора.

Конструктивно самый простой вариатор можно представить так: два крутящихся конуса, направленных друг навстречу другу и соединенных ремнем. Ремень передает крутящий момент. Свободно передвигаясь вдоль конусов, он плавно меняет передаточное число (скорость и мощность) крутящего момента.

Современные вариаторы намного сложнее, но суть остается именно такой.

Ключевые особенности конструкции.

Особенности вариатора определяют некоторые интересные черты управления автомобилем с ним.

Разгонная динамика вариатора.

Старт на вариаторе.

При нулевой скорости обороты двигателя на уровне «холостых», 700-900 об/мин. При нажатии на педаль акселератора автомобиль сначала «набирает обороты двигателя», почти не двигаясь с места. Набрав обороты, автомобиль начинает двигаться с постоянной тягой, без «дерганий» на переключение передачи.

Я бы назвал такой режим «выстрел из рогатки». Т.е. мы сначала натягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем авто с постоянным тяговым усилием.

Соревнование разгона: вариатор и «автомат».

Во-первых, «автомат», переключая передачи, разрывает сцепление и значит, тяга нестабильна. В этот момент двигатель не разгоняет машину. Если среднее время переключения около 0,25 с, то, умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду отсутствия тяги. Для средней машины, разгоняющейся до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне вариатор стабильно «держит» обороты двигателя в зоне максимально крутящего момента. Разгон машины осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «вялые» на оборотах менее 3,5 т. об/мин. Их мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат же, хотя и пытается держать обороты в высоких зонах при активном разгоне, но стрелка тахометра все равно плавает в большом диапазоне частот, захватывая не всегда самые тяговитые области.

На каких оборотах будет разгонять автомобиль вариатор?

Поскольку вариатор сам (вернее, его программа) определяет, когда прекратить повышение оборотов и начать «отдавать тягу» на колеса, то это один из самых главных вопросов управления автомобилем этого типа. «Старые» вариаторы всегда повышали обороты до максимума, заставляя «рычать» двигатель, даже если водителю нужно было лишь небольшое ускорение. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на акселератор трансмиссия лишь чуть-чуть приподнимает обороты, разгоняя автомобиль слабо, на низких оборотах движка. При достаточно резком нажатии обороты сразу становятся в зону самого оптимального момента (на моей машине это 4,5 т. оборотов) и тянут, пока не ослабишь давление на педаль ускорения. При «педали в пол» коробка ставит сразу граничную «красную зону», т.е. максимальный крутящий момент, и держит его, пока не оторвешь педаль.

Таким образом, водитель управляет частотой оборотов двигателя при разгоне скоростью нажатия педали акселератора. Это очень логично и понятно. Чем быстрее вы хотите разогнаться, тем быстрее вы нажимаете педаль скорости.

Эмуляция ручной коробки на вариаторе.

Ручной режим «переключения передач».

Видео: Динамика вариатора Скачать

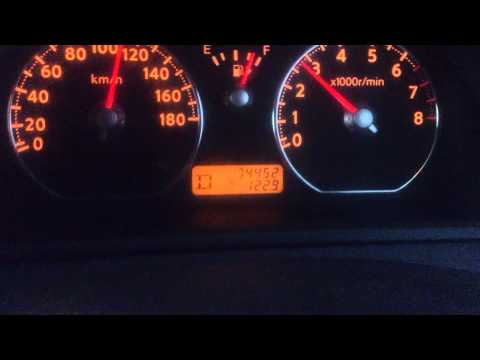

Видео: Toyota Noah. Обороты двигателя на вариаторе. Скачать

На коробках вариаторного типа, как и на АКПП, часто ставят «ручной режим», т.е. возможность движением ручки переключать передачи на повышенную или пониженную. Если в «автоматах» это прямая команда переключить передачу, то в вариаторе это совсем другой процесс. Фиксированных передач у него нет.

Режим ручного переключения передач делает эмуляцию ручного управления. Панель приборов покажет вам номер передачи, обороты двигателя изменятся. Но современный вариатор не даст вам загнать тахометр в «красную зону». Он все равно «переключит за вас передачу» при приближении стрелки к опасному делению. То же и при сбросе оборотов. Он не даст двигателю заглохнуть на слишком низких оборотах.

Разгон в ручном режиме получается хуже, чем в автоматическом.

При разгоне на вариаторе в автоматическом режиме (селектор в «D») обороты двигателя постоянные и находятся в максимальном крутящем моменте. При разгоне в ручном режиме стрелка тахометра плавает от минимума до максимума, как на АКПП, захватывая неоптимальные зоны тяги движка и не обеспечивая ровную хорошую постоянную тягу.

Лично мне так и не удалось добиться лучшего разгона в ручном режиме по сравнению с автоматическим.

Эксперименты на трассе и на автодроме с вариатором в режиме автомата и режиме ручного переключения приводят меня к мысли, что ручной режим сделан только в маркетинговых целях и для удобства некоторых водителей, которые привыкли к такому управлению.

Если вы выбрали вариатор – водите его в режиме «автомата», в положении «D».

Особенности движения автомобиля с такой трансмиссией.

Резкий разгон невозможен.

Когда на ручной коробке мы достаточно резко бросаем сцепление при достаточной тяге, автомобиль может прокрутить ведущие колеса, прежде чем сдвинется с места. Иногда это используют специально, но часто это получается само собой из-за недостатка опыта. Например, это типичная ошибка на скользкой дороге при старте со светофора на переднеприводном авто.

Вариатор не даст резкого нарастания мощности. Значит, такая пробуксовка практически невозможна. Для многих водителей это означает более плавный и грамотный старт на скользком покрытии. Т.е. конструкция автомобиля с вариатором прощает такие ошибки водителя.

Задержка ускорения автомобиля при нажатии на «газ».

Поскольку в первый момент нажатия на педаль акселератора вариатор не дает тяги на колеса, а сначала набирает обороты, то возникает эффект задержки реакции авто на педаль газа. Например, водители на полноприводных авто на вариаторе часто подолгу не могут освоить занос. Инструктор объясняет, что надо кратковременно нажать газ сразу же после поворота руля. Для вариатора это не проходит. Газ надо нажимать в момент поворота руля. Это не сложно и сразу осваивается всеми водителями после разъяснения. Но сам факт того, что эффективному управлению авто с вариатором надо учиться, неоспорим.

Еще один пример. При обгоне обычно водитель «дает газ» при выходе на встречную полосу. Для авто с вариатором обгон будет эффективнее, если «дать газ» за 0,25-0,5 секунды до начала маневра.

Удобство вождения на скользкой дороге.

Скользкая дорога не терпит резких управляющих действий водителя. Если вы, конечно, не каскадер. Вариаторная коробка сглаживает резкие нажатия и отпускания педали газа. Значит, конструкция дополнительно контролирует водителя, прощает некоторые ошибки.

Экономия топлива при ровном движении.

Мои эксперименты показывают, что при ровной экономичной езде на вариаторе расход топлива равен 6 литрам на 100 км на 2 литровом двигателе (150 лошадей).

Особенно хорошо экономия топлива проявляется в сочетании с круиз-контролем. Ведь автоматический контроль скорости очень плавно «газует», а соответственно, вариатор держит при этом минимум оборотов.

Резюме: плюсы и минусы вариатора.

Итак, подведем итоги всего вышесказанного.

Минусы вариатора.

Видео: Nissan X-Trail повышенные обороты двигателя. Как избавиться от завышенных оборотов вариатора в мороз Скачать

Видео: Обороты двигателя Lada Vesta SW Cross AT / CVT (вариатор) в разных скоростных режимах. Скачать

Плюсы вариатора.

Вариатор. Кому рекомендован, а кому нет.

Если же вы ездите в городе и по трассе без нарушения ПДД, заботитесь о плавности хода автомобиля и экономии топлива, при этом любите комфорт в управлении – то вариатор хороший выбор.

Но какое бы ни было оснащение автомобиля, красота и безопасность вождения зависит в первую очередь от профессионализма водителя!

Безопасности вам на дорогах.

безопасного управления автомобилем

Коробка передач вариатор

Разгонная динамика вариатора.

Старт на вариаторе.

При нулевой скорости обороты двигателя на уровне «холостых», 700-900 об/мин. При нажатии на педаль акселератора автомобиль сначала «набирает обороты двигателя», почти не двигаясь с места. Набрав обороты, автомобиль начинает двигаться с постоянной тягой, без «дерганий» на переключение передачи.

Я бы назвал такой режим «выстрел из рогатки». Т.е. мы сначала натягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем авто с постоянным тяговым усилием.

Соревнование разгона: вариатор и «автомат».

Если мы поставим соревноваться две одинаковые машины – с вариатором и с классическим «автоматом» (с одним сцеплением), то после старта увидим следующую картину.
Автомобиль с «автоматом» достаточно резко стартанет и начнет разгоняться, периодически «дергаясь» на переключения передач. Авто с вариатором проиграет старт, как будто водитель нажал акселератор позже. Зато после машина начнет ровно и стабильно разгоняться и в какой-то момент обгонит «автомат».

Во-первых, «автомат», переключая передачи, разрывает сцепление и значит, тяга нестабильна. В этот момент двигатель не разгоняет машину. Если среднее время переключения около 0,25 с, то, умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду отсутствия тяги. Для средней машины, разгоняющейся до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне вариатор стабильно «держит» обороты двигателя в зоне максимально крутящего момента. Разгон машины осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «вялые» на оборотах менее 3,5 т. об/мин. Их мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат же, хотя и пытается держать обороты в высоких зонах при активном разгоне, но стрелка тахометра все равно плавает в большом диапазоне частот, захватывая не всегда самые тяговитые области.

На каких оборотах будет разгонять автомобиль вариатор?

Поскольку вариатор сам (вернее, его программа) определяет, когда прекратить повышение оборотов и начать «отдавать тягу» на колеса, то это один из самых главных вопросов управления автомобилем этого типа. «Старые» вариаторы всегда повышали обороты до максимума, заставляя «рычать» двигатель, даже если водителю нужно было лишь небольшое ускорение. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на акселератор трансмиссия лишь чуть-чуть приподнимает обороты, разгоняя автомобиль слабо, на низких оборотах движка. При достаточно резком нажатии обороты сразу становятся в зону самого оптимального момента (на моей машине это 4,5 т. оборотов) и тянут, пока не ослабишь давление на педаль ускорения. При «педали в пол» коробка ставит сразу граничную «красную зону», т.е. максимальный крутящий момент, и держит его, пока не оторвешь педаль.

Таким образом, водитель управляет частотой оборотов двигателя при разгоне скоростью нажатия педали акселератора. Это очень логично и понятно. Чем быстрее вы хотите разогнаться, тем быстрее вы нажимаете педаль скорости.

Мы рекомендуем прогревать вариатор. Как это правильно делать?

Итак эксплуатация холодного вариатора, особенно при очень низких температурах, вредна. Прогревать его желательно. Но среди владельцев автомобилей с вариатором нет единого мнения о том, как правильно прогревать авто с такой коробкой. На специализированных форумах постоянно идут споры о способах прогрева. При этом многие автовладельцы пытаются применять правила прогрева классической АКПП к вариаторам, а это в корне не правильно.

Прогрев в движении

Один из вариантов прогрева – это прогрев в движении. Смысл в том, что вы сразу начинаете движение без прогрева, но определенное время не «насилуете» авто. То есть передвигаетесь аккуратно, без резких разгонов и торможений, педаль газа нажимаете плавно, до высоких оборотов двигатель не разгоняете, на большой скорости не передвигаетесь. Кто-то ездит так всегда.

В этом случае и двигатель и вариатор прогреваются постепенно по мере движения, а щадящий режим «на холодную» не позволяет сильно изнашивать механизмы.

Прогрев на стоянке

Видео: Что убивает мотор На каких оборотах ездить Скачать

Видео: Как правильно использовать вариатор (CVT) в своём автомобиле | Советы Скачать

Этот способ требует от вас дополнительных 5-20 минут до момента выезда. Выходим пораньше, заводим авто и сидим ждем, пока все прогреется.

Классический прогрев и начало движения только после того, как двигатель автомобиля нагрелся. А вместе с двигателем греется и вариатор, так как они собраны вместе.

Этот способ фактически используется всеми, у кого установлен автозапуск двигателя с пульта сигнализации. Правда вариатор прогревается хуже, потому что он только принимает тепло от двигателя. Сам вариатор тепло не выделяет при отсутствии движения. Фактически вариатор до конца прогреется только после начала движения.

Неправильный прогрев по аналогии с автоматической КПП

Многие привыкли прогревать АКПП на стоянке переключая его в режим «Drive
», либо поочередно переключая режимы «P-R-N-D»
и обратно. И по аналогии, а иногда и по чьему-то совету, начинают также прогревать вариатор. Да, для классической АКПП это правильный способ, так как он позволяет при переключении режимов «разогнать» масло по всем каналам «автомата». Но устройство вариатора кардинально отличается от классического автомата, поэтому переключение режимов практически ничего не меняет и не улучшает прогрев. Разве что, перед началом движения в мороз можно на несколько секунд воткнуть режим «
N
» (нейтраль), чтобы немного расшевелить стартовую гидромуфту (сцепление вариатора). Таким образом, дергать туда-сюда режимы коробки смысла нету, лучше просто подождать прогрева.

Правильный прогрев – это комплексный прогрев на стоянке и затем в движении.

Такой прогрев в холодный период будет залогом долгой и надежной службы вашего вариатора.

Время прогрева должно зависеть от внешней температуры. Приводим сводную таблицу правильного прогрева вариаторной коробки передач:

Предварительный прогрев на стоянке

Прогрев в движении

Эксплуатация только по необходимости.

Желательна эксплуатация в щадящем режиме весь путь.

Эксплуатация вариатора на свой страх и риск.

В таблице указаны примерное время, так как длительность прогрева очень сильно зависит от мощности и конструкции двигателя. Но ориентируясь на эти цифры можно составить свой план прогрева руководствуясь текущей температурой двигателя вашего автомобиля и своими ощущениями.

Тогда ваш вариатор будет вас только радовать своими достоинствами.

Напишите о своем опыте эксплуатации вариатора в морозы.

Автомобиль — это не только двигатель, но и трансмиссия, а так же другие важные узлы и агрегаты. Поэтому для правильной эксплуатации зимой недостаточно завести мотор и поехать

Важно соблюдать правила использования коробки передач, иначе поломок не избежать. Ведь порой алгоритмы прогревания одной трансмиссии противопоказаны для другой

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно

Обратите внимание на:

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Видео: 🆘 ВАРИАТОР CVT НАБИРАЕТ ОБОРОТЫ, НО НЕ ЕДЕТ. НЕТ РАЗГОНА. Вариатор плохо набирает скорость Скачать

Видео: 5 вещей которые НЕЛЬЗЯ делать если у вас ВАРИАТОР Скачать

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Audi

Подкапотная табличка Nissan

Отличия автомата от вариатора

Визуально отличить автомат от вариатора невозможно, так как разницы в размещении рычага нет. Он может быть расположен как у рулевого колеса, так и на привычном месте размещения коробки. Разницу можно почувствовать лишь при движении: на вариаторной коробке переключение трансмиссий происходит очень плавно, практически неощутимо, понять, что скорость переключена можно только по звуку работы двигателя. На автомате же скорость переключается посредством легкого рывка. На АКПП последнего поколения переключение происходит очень плавно, особенно если коробка оснащена двумя сцеплениями, например, АКПП DSG о компании Volkswagen.

Помимо звука работы и ощущения переключения вариаторная автоматическая коробки отличаются строением. Так, основой вариатора является механизм, позволяющий очень плавно менять скорость между ведущим и ведомым диском. Это происходит посредством ремня или цепи, которые соединяют диски между собой. Для вариаторов предусмотрено несколько разных типов приводов.

Автомобиль, имеющий вариатор как коробку переключения трансмиссии, имеет гораздо меньшее время разгона, при этом ускорение происходит очень плавно и практически неощутимо. Такие КПП вошли в промышленное производство относительно недавно. Также конструкция имеет меньший вес и считается очень надежной. Чтобы вы наглядно увидели, как работает вариатор, предлагаем просмотреть видео:

Что касается строения автомата, то оно несколько отличается от вариатора. Действие автомата обеспечивают шестеренки, за работу которых отвечает редуктор. Из-за сцепления этих шестеренок как раз и ощущается легкий рывок при переключении трансмиссий. Также коробки отличаются по строению. Опытный водитель сможет с первого раза отличить вариатор от автомата, посмотрев только на их строение. На видео вы можете увидеть, как работает АКПП:

Итак, отличить вариатор от автомата можно по следующим признакам:

Важно!
Если вы все же не разобрались, просмотрите документы и проверьте маркировку на двигателе, она должна совпадать с документами. Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника

Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться. Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника. Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться

Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого.

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.

Нельзя буксировать

Агрегат может получить серьезные повреждения, если автомобиль с CVT будет буксировать другое транспортное средство. Кстати, при пробуксовывании также возможно возникновение определенных проблем.

В инструкции по эксплуатации автомобиля предусмотрен вариант буксировки другого автомобиля. Если обойтись без этого не получится, то буксировку следует осуществлять в точном соответствии с инструкцией. Но даже в этом случае полностью вариант возникновения поломок исключать нельзя. Особенно это касается автомобилей, имеющих значительный пробег.

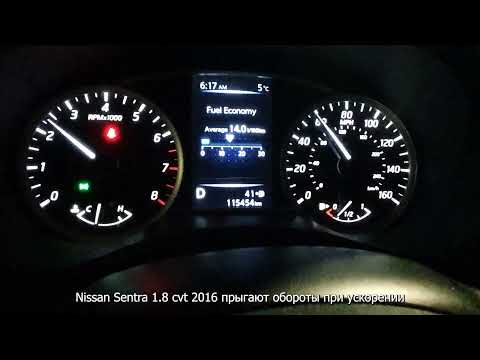

Видео: Nissan Sentra вариатор прыгают обороты при ускорении, в чем причина? Скачать

Видео: Норма или неисправность? Высокие обороты на горячую. Лада Веста. Вариатор. Скачать

Пробуксовка также может быть опасной. Если машина застряла в грязи, лучше оставить попытки выбраться самостоятельно, иначе это может привести к износу шлицевых соединений. Ресурс шестеренок также будет значительно сокращен. А ведь ремонт данного узла может сильно ударить по карману.

Вариатор клиноременный

Разбираемся, чего ждать от разных типов коробок передач и в чем преимущества (недостатки) каждого.

Принцип работы вариатора

Среди вариаторов есть много типов, в зависимости от устройства. Это и цепные, клиноременные и тороидальные, но встречаются и другие виды привода. Самый распространенный среди них тип вариатора — клиноременный со шкивами переменного диаметра, о котором и пойдет речь далее.

Чтобы было немного понятнее, как устроен такой вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая. Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень.
Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов. Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу. При движении конусов друг к другу радиус получится, наоборот, больший.
Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам. Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне.
Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Где находится щуп масла в коробке передач на Лада Гранта (2181, АКПП)

Коробка автомат

С формальной точки зрения к коробкам типа автомат можно отнести любые КПП, в которых переключение передач происходит без участия водителя. Однако исторически такое наименование закрепилось за гидромеханической коробкой передач, появившейся еще в первой половине XX столетия. Первыми появились коробки с 4 передачами, современные АКПП могут насчитывать 6, 8 и даже 9 передач у самых продвинутых вариаций.

Краткий обзор

Классическая коробка-автомат состоит из нескольких блоков, обеспечивающих переключение передач без участия человека.

Плюсы и минусы

Классическая АКПП — агрегат, чья конструкция проверена временем. Плюсы и минусы КПП гидромеханической конструкции АКПП ярко проявлялись еще на коробках первых поколениях. Современные автопроизводители совершенствуют конструкцию АКПП, поэтому на самых дорогих моделях ее недостатки сглажены.

К плюсам АКПП можно отнести следующие качества.

Минусы коробки-автомат также ярко выражены. К ним относятся следующие недостатки.

Вам также может понравиться

Бездорожье — это плохо

Машины с вариаторами лучше эксплуатировать на трассе — на бездорожье делать это нежелательно. Конечно, есть и внедорожники с CVT, но специалистами они причисляются к классу паркетингов. Машины с бесступенчатыми коробками хорошо себя покажут в условиях города, по полям и весям рассекать на них не рекомендуется.

Это не просто слова, ведь вариатор может получить значительные повреждения, если автомобиль наедет на ухаб или попадет в яму. Не рекомендованы ему и прочие неровности дорожного покрытия. Такие приключения могут быть чреваты самыми серьезными последствиями для автомобилей с вариаторной коробкой.

Устройство вариатора

Конструкция вариаторной коробки передач достаточно проста и состоит из следующих деталей и механизмов:

Вообще, видов вариаторов придумано достаточно много, порядка десяти, но реальную путевку в жизнь, по всей видимости, получит только клиноременный вариатор и его модификации такая, как, например, клиноцепной вариатор.

Датчики и связанное с ними

Проблема с датчиками также актуальна, и за ними нужно следить

Важно, чтобы они всегда были исправными. Проблема с функционированием хотя бы одного из них ударит по всему агрегату

Так, к примеру, если проблемы возникают с датчиком скорости, то ремень трансмиссии уходит в свою среднюю позицию. Это чревато серьезными деформациями. При этом любое превышение скорости или рывок приведут к его разрыву. Если вы покупаете подержанный автомобиль подобного типа, обязательно изучите состояние датчиков, и не считайте их чем-то второстепенным.

Клиноременный агрегат

Как правило, здесь фигурирует одна передача, в редких случаях их две. Устройство вариатора автомобиля включает два шкива:

Они оба соединены клиновидным ремнем. Изначально он изготавливался из армированной резины, однако позднее она была заменена стальными пластинами. Такой ремень уже обеспечивает передачу крутящего момента больших значений, и у него меньший радиус изгиба. Вдобавок такой вариант отличается долговечностью.

Конструкция самих шкивов тоже оригинальная — это две конусовидные половины, имеющие уклон в сторону оси вала. Пока задействован вариатор, эти части время от времени то сближаются, то отдаляются.

Коробка передач вариатор, плюсы и минусы — обратная сторона медали

Однако без отрицательных черт тоже не обошлось. Так, следует отметить такие негативные моменты:

Видео

Быстрая проверка здоровья вариатора CVT JF016E. Stall Test Nissan Qashqai J11 Скачать

Как УБРАТЬ ВИБРАЦИЮ в режиме D+тормоз? Увеличиваем обороты хх на Nissan Скачать

Возможные проблемы с вариатором скутера. Пошаговая схема. Скачать

Пинался вариатор, вибрировал, бррр, я нашёл причину СМОТРЕТЬ ДО КОНЦА Скачать

Вариаторы для Ниссан, Митсубиси, Рено

При нулевой скорости обороты двигателя на уровне «холостых», 700-900 об/мин. При нажатии на педаль акселератора автомобиль сначала «набирает обороты двигателя», почти не двигаясь с места. Набрав обороты, автомобиль начинает двигаться с постоянной тягой, без «дерганий» на переключение передачи.

Я бы назвал такой режим «выстрел из рогатки». Т.е. мы сначала натягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем авто с постоянным тяговым усилием.

Соревнование разгона: вариатор и «автомат».

Если мы поставим соревноваться две одинаковые машины – с вариатором и с классическим «автоматом» (с одним сцеплением), то после старта увидим следующую картину. Автомобиль с «автоматом» достаточно резко стартанет и начнет разгоняться, периодически «дергаясь» на переключения передач. Авто с вариатором проиграет старт, как будто водитель нажал акселератор позже. Зато после машина начнет ровно и стабильно разгоняться и в какой-то момент обгонит «автомат».

Читайте также: Регулировка метанового редуктора на газели

Во-первых, «автомат», переключая передачи, разрывает сцепление и значит, тяга нестабильна. В этот момент двигатель не разгоняет машину. Если среднее время переключения около 0,25 с, то, умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду отсутствия тяги. Для средней машины, разгоняющейся до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне вариатор стабильно «держит» обороты двигателя в зоне максимально крутящего момента. Разгон машины осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «вялые» на оборотах менее 3,5 т. об/мин. Их мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат же, хотя и пытается держать обороты в высоких зонах при активном разгоне, но стрелка тахометра все равно плавает в большом диапазоне частот, захватывая не всегда самые тяговитые области.

На каких оборотах будет разгонять автомобиль вариатор?

Поскольку вариатор сам (вернее, его программа) определяет, когда прекратить повышение оборотов и начать «отдавать тягу» на колеса, то это один из самых главных вопросов управления автомобилем этого типа. «Старые» вариаторы всегда повышали обороты до максимума, заставляя «рычать» двигатель, даже если водителю нужно было лишь небольшое ускорение. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на акселератор трансмиссия лишь чуть-чуть приподнимает обороты, разгоняя автомобиль слабо, на низких оборотах движка. При достаточно резком нажатии обороты сразу становятся в зону самого оптимального момента (на моей машине это 4,5 т. оборотов) и тянут, пока не ослабишь давление на педаль ускорения. При «педали в пол» коробка ставит сразу граничную «красную зону», т.е. максимальный крутящий момент, и держит его, пока не оторвешь педаль.

Таким образом, водитель управляет частотой оборотов двигателя при разгоне скоростью нажатия педали акселератора. Это очень логично и понятно. Чем быстрее вы хотите разогнаться, тем быстрее вы нажимаете педаль скорости.

Обозначения селектора

Чтобы знать, как правильно ездить на вариаторе, необходимо быть достаточно осведомленным в обозначениях, используемых на селекторе. Буквы, которые стоят на коробке вместо цифр, используемых на механике, обозначают следующее:

1. «P» — режим парковки. Применение этого режима необходимо при помещении авто на стоянку. Используя этот режим, вы минимизируете возможность движения автомобиля без вашего ведома.
2. «D» — движение авто. Эта буква показывает на движение машины вперед. Передаточное число изменется автомобилем самостоятельно, а электронные системы позволяют обеспечивать большую результативность работы.
3. «R» – задний ход. Устройство вариатора не предусматривает движение задним ходом из-за отсутствия реверсного движения ведомого вала, который передает вращение на ведущие колеса. Эта возможность движения была добавлена дополнительно.
4. «N» — аналог «нейтралки». Данное положение отключает силовую установку от коробки. Не желательно использование нейтрального положения во время каждой остановки. Особенностью пользования данным режимом вариатора является блокировка вала КПП во время парковки, а не колес. Из-за этого при остановке авто педалью тормоза необходимо перевести селектор в положение N, активировать ручник, отпустить тормоз и снова на него нажать. После этого можно перевести селектор в положение парковки.

Обозначение букв на коробке

Следующие режимы являются дополнительными и могут присутствовать только на некоторых моделях автомобилей.

1. «L» — повышение оборотов и эффект торможения двигателем. Езда с использованием данного режима управления обеспечивает тягу на ведущих колесах. Режим предназначен для сложных условий использования автомобиля.
2. «S» — спортивный. Используется при необходимости экстремального способа вождения.
3. «E» — экономичный. Данный режим обеспечивает небольшое потребление топлива благодаря максимальному взаимодействию мотора с КПП.

Мы рекомендуем прогревать вариатор. Как это правильно делать?

Итак эксплуатация холодного вариатора, особенно при очень низких температурах, вредна. Прогревать его желательно. Но среди владельцев автомобилей с вариатором нет единого мнения о том, как правильно прогревать авто с такой коробкой. На специализированных форумах постоянно идут споры о способах прогрева. При этом многие автовладельцы пытаются применять правила прогрева классической АКПП к вариаторам, а это в корне не правильно.

Прогрев в движении

Один из вариантов прогрева – это прогрев в движении. Смысл в том, что вы сразу начинаете движение без прогрева, но определенное время не «насилуете» авто. То есть передвигаетесь аккуратно, без резких разгонов и торможений, педаль газа нажимаете плавно, до высоких оборотов двигатель не разгоняете, на большой скорости не передвигаетесь. Кто-то ездит так всегда.

В этом случае и двигатель и вариатор прогреваются постепенно по мере движения, а щадящий режим «на холодную» не позволяет сильно изнашивать механизмы.

Прогрев на стоянке

Этот способ требует от вас дополнительных 5-20 минут до момента выезда. Выходим пораньше, заводим авто и сидим ждем, пока все прогреется.

Классический прогрев и начало движения только после того, как двигатель автомобиля нагрелся. А вместе с двигателем греется и вариатор, так как они собраны вместе.

Читайте также: Как посмотреть номер двигателя на приоре

Этот способ фактически используется всеми, у кого установлен автозапуск двигателя с пульта сигнализации. Правда вариатор прогревается хуже, потому что он только принимает тепло от двигателя. Сам вариатор тепло не выделяет при отсутствии движения. Фактически вариатор до конца прогреется только после начала движения.

Неправильный прогрев по аналогии с автоматической КПП

Многие привыкли прогревать АКПП на стоянке переключая его в режим «Drive », либо поочередно переключая режимы «P-R-N-D» и обратно. И по аналогии, а иногда и по чьему-то совету, начинают также прогревать вариатор. Да, для классической АКПП это правильный способ, так как он позволяет при переключении режимов «разогнать» масло по всем каналам «автомата». Но устройство вариатора кардинально отличается от классического автомата, поэтому переключение режимов практически ничего не меняет и не улучшает прогрев. Разве что, перед началом движения в мороз можно на несколько секунд воткнуть режим « N » (нейтраль), чтобы немного расшевелить стартовую гидромуфту (сцепление вариатора). Таким образом, дергать туда-сюда режимы коробки смысла нету, лучше просто подождать прогрева.

Правильный прогрев – это комплексный прогрев на стоянке и затем в движении.

Такой прогрев в холодный период будет залогом долгой и надежной службы вашего вариатора.

Время прогрева должно зависеть от внешней температуры. Приводим сводную таблицу правильного прогрева вариаторной коробки передач:

Эксплуатация только по необходимости.

Желательна эксплуатация в щадящем режиме весь путь.

В таблице указаны примерное время, так как длительность прогрева очень сильно зависит от мощности и конструкции двигателя. Но ориентируясь на эти цифры можно составить свой план прогрева руководствуясь текущей температурой двигателя вашего автомобиля и своими ощущениями.

Тогда ваш вариатор будет вас только радовать своими достоинствами.

Напишите о своем опыте эксплуатации вариатора в морозы.

Автомобиль — это не только двигатель, но и трансмиссия, а так же другие важные узлы и агрегаты. Поэтому для правильной эксплуатации зимой недостаточно завести мотор и поехать

Важно соблюдать правила использования коробки передач, иначе поломок не избежать. Ведь порой алгоритмы прогревания одной трансмиссии противопоказаны для другой

Jatco JF010E = RE0F09A/B (Nissan).

Ставится с 2002 года. Встречается в СНГ чаще всего на Nissan MURANO и Nissan TEANA (с двигателем 3,5 литра). В Европе — на дизельных Renault MEGANE и Renault SCENIC. Ресурс вариатора высокий и сам вариатор ремонтопригодный. Устанавливается на следующие автомобили: Nissan ALTIMA, 3.5L, (2007-2012) Nissan MURANO, 3.5L, (2002-2016) Nissan ELGRAND, 3.5L, (2010-2013) Nissan PRESAGE, 3.5L, (2003-2009) Nissan QUEST, 3.5L, (2010-2016) Nissan TEANA, 3.5L, (2003-2014) Renault MEGANE, 1.9L (дизель), (2008-2015) Renault SCENIC, 1.9L, (дизель) (2009-2015)

Читайте также: Какое гбо лучше поставить на ваз

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно

Обратите внимание на:

• информацию в документах на машину,
• описания модели вашего автомобиля из Интернета,
• табличку, расположенную на кузове ТС.

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Audi

Подкапотная табличка Nissan

Jatco/Nissan RE0F06A (PCVT) / JF006e

Этот вариатор часто встречается на Nissan Primera в странах СНГ. Автомобили, на которые устанавливали данную модель вариатора: Nissan Tino, кузов HV10, PV10, двигатель SR20DE, (1998 — 2002) Nissan Almera Tino (2000-2005), двигатель 2.0 Nissan Blubird Silphy, кузов TG10, двигатель QR20DE (2000 — 2005) Nissan Primera P11 (2002-2007) Nissan Primera, кузова RP12, WRP12, TP12, WTP12, двигатели QR25DD, QR20DE (2000 — 2005) Nissan Avenir (2000-2006) Nissan Bluebird Sylphy (2005-2011) Nissan Cube Cubic (2003-2005) Nissan Rnessa (2000-2001) Nissan Wingroad 2.0 (2000-2005) Nissan Serena (2000-2005) 2.0

Отличия автомата от вариатора

Визуально отличить автомат от вариатора невозможно, так как разницы в размещении рычага нет. Он может быть расположен как у рулевого колеса, так и на привычном месте размещения коробки. Разницу можно почувствовать лишь при движении: на вариаторной коробке переключение трансмиссий происходит очень плавно, практически неощутимо, понять, что скорость переключена можно только по звуку работы двигателя. На автомате же скорость переключается посредством легкого рывка. На АКПП последнего поколения переключение происходит очень плавно, особенно если коробка оснащена двумя сцеплениями, например, АКПП DSG о компании Volkswagen.

Помимо звука работы и ощущения переключения вариаторная автоматическая коробки отличаются строением. Так, основой вариатора является механизм, позволяющий очень плавно менять скорость между ведущим и ведомым диском. Это происходит посредством ремня или цепи, которые соединяют диски между собой. Для вариаторов предусмотрено несколько разных типов приводов.

Автомобиль, имеющий вариатор как коробку переключения трансмиссии, имеет гораздо меньшее время разгона, при этом ускорение происходит очень плавно и практически неощутимо. Такие КПП вошли в промышленное производство относительно недавно. Также конструкция имеет меньший вес и считается очень надежной. Чтобы вы наглядно увидели, как работает вариатор, предлагаем просмотреть видео:

Что касается строения автомата, то оно несколько отличается от вариатора. Действие автомата обеспечивают шестеренки, за работу которых отвечает редуктор. Из-за сцепления этих шестеренок как раз и ощущается легкий рывок при переключении трансмиссий. Также коробки отличаются по строению. Опытный водитель сможет с первого раза отличить вариатор от автомата, посмотрев только на их строение. На видео вы можете увидеть, как работает АКПП:

Итак, отличить вариатор от автомата можно по следующим признакам:

• маркировка на двигателе и описание в документах. Как правило, АКПП обозначают А или АТ, а вариаторную коробку передач – CVT;
• толчки при переключении скорости. На автомате они есть, на вариаторе – нет;
• разгон. Машина, у которой установлена вариаторная коробка, при резком нажатии на педаль акселератора, ускоряется плавно, не дергаясь. Автомат же немного подастся вперед, и вы почувствуете ускорение;
• подъем. Если на машине АКПП, то при подъеме, если вы нажали на педаль газа, а потом отпустили, машина не покатится назад, чего нельзя сказать о вариаторной КПП.

Важно! Если вы все же не разобрались, просмотрите документы и проверьте маркировку на двигателе, она должна совпадать с документами. Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника

Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться. Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника. Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться

Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого.

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

• автомобиль, оборудованный коробкой-вариатором гораздо плавнее в движении. Даже неопытный водитель будет чувствовать себя за рулем более уверенно, поскольку вариатор исключает рывки и дергания автомобиля. При разгоне машины, оборудованной данным типом трансмиссии, звук ее мотора напоминает ускорение электромобиля или работу электростеклоподъемников, а рост скорости сопровождается лишь небольшим повышением шума;
• благодаря конструктивныи особенностям вариатора оснащенный им автомобиль будет ощутимо резвее машины с аналогичным по мощности двигателем, но оборудованной традиционной коробкой-автоматом. Дело в том, что ступенчатый алгоритм переключения передач, даже в автоматическом режиме, потребует больше времени для смены передач;
• машина с вариатором не сможет скатиться под уклон и не заглохнет неожиданно на перекрестке. В любом случае автомобиль с вариатором начнет движение в соответствующем направлении;
• плавное увеличение скорости и постепенное торможение положительно сказываются на показателе топливной экономичности и экологичности силового агрегата;
• электронная система, управляющая работой вариатора, обеспечивает щадящий режим работы двигателя, что в свою очередь благоприятно значительно уменьшает интенсивность износа основных деталей мотора.

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

• несмотря на надежность конструкции современных вариаторов, эти коробки по-прежнему не могут устанавливаться на машинах, оснащаемых моторами с максимальной мощностью более 200 лошадиных сил. Таким образом, большинству современных внедорожников и больших седанов данный вид трансмиссии «противопоказан». Это объясняется наличием у вариатора «слабых мест», каковыми являются ремень в клиноременном агрегате и ролик с колесами в тороидальных механизмах;
• трансмиссионная жидкость, заливаемая в коробку-вариатор, гораздо дороже аналогичного продукта, используемого для автоматических коробок передач. Кроме того, жидкость, предназначенную для определенной модели автомобиля, нельзя заменить аналогом;
• применение большого количества датчиков делает автомобиль чувствительным к внезапным перебоям в бортовой электронике. Исчезновение контакта или выход из строя какого-либо элемента нередко заканчиваются аварийной остановкой машины;
• неразвитость сети сервисного обслуживания коробок-вариаторов обусловила высокую стоимость их ремонта. Отсутствие квалифицированных кадров, а также дороговизна и редкость запчастей являются явным сдерживающим фактором.

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.

Как работает вариатор

Автомобили, оборудованные вариаторной трансмиссией, внешне очень похожи на машины с коробкой автомат. Что такое вариатор на автомобиле? По аналогии с другими трансмиссиями, в конструкцию коробки передач CVT тоже входят две педали, селектор переключения режимов. Режимы вариатора имеют те же обозначения:

Читайте также: Технические характеристики двигателя лифан 11 л с engine 182f

1. Р – паркинг.
2. R – реверс.
3. N – нормаль.
4. D – драйв.

На первый взгляд устройство трансмиссий совпадает. Однако, принцип работы вариатора CVT отличается от традиционной АКПП. Здесь полностью отсутствуют фиксированные передачи, нет нумерованных первой, второй и прочих скоростей. Коробка вариатор обладает огромным количеством передач, переход с одного режима на другой осуществляется совершенно незаметно и плавно. В процессе эксплуатации транспортного средства, оснащенного вариатором, водитель не ощущает рывков, толчков и пинаний. Независимо от того, трогается машина, разгоняется или тормозит, вариатор постепенно меняет передаточное отношение без резких движений, рывков.

Нельзя буксировать

Агрегат может получить серьезные повреждения, если автомобиль с CVT будет буксировать другое транспортное средство. Кстати, при пробуксовывании также возможно возникновение определенных проблем.

В инструкции по эксплуатации автомобиля предусмотрен вариант буксировки другого автомобиля. Если обойтись без этого не получится, то буксировку следует осуществлять в точном соответствии с инструкцией. Но даже в этом случае полностью вариант возникновения поломок исключать нельзя. Особенно это касается автомобилей, имеющих значительный пробег.

Пробуксовка также может быть опасной. Если машина застряла в грязи, лучше оставить попытки выбраться самостоятельно, иначе это может привести к износу шлицевых соединений. Ресурс шестеренок также будет значительно сокращен. А ведь ремонт данного узла может сильно ударить по карману.

Как правильно буксировать на вариаторе

Можно ли буксировать вариатор? В отношении буксировки транспортного средства с вариатором следует отметить несколько моментов. Для буксировки транспортного средства, оборудованного бесступенчатой ​​трансмиссией, под ведущими колесами буксируемого транспортного средства должна быть установлена ​​буксирная тележка.

Никогда не буксируйте автомобиль с передним приводом с вариатором и с передними колесами на земле или четырьмя колесами на земле. Если вам необходимо буксировать автомобиль, оборудованный вариатором, сзади, то спереди на земле, используйте буксирные тележки под передними колесами. Невыполнение этого требования может привести к серьезным, дорогостоящим повреждениям вашего автомобиля.

Никогда не буксируйте полноприводные модели CVT, такие как Murano, с любой парой колес на земле. Это может привести к серьезным дорогостоящим повреждениям.

Буксирная тележка

Принцип работы вариатора

Среди вариаторов есть много типов, в зависимости от устройства. Это и цепные, клиноременные и тороидальные, но встречаются и другие виды привода. Самый распространенный среди них тип вариатора — клиноременный со шкивами переменного диаметра, о котором и пойдет речь далее.

Чтобы было немного понятнее, как устроен такой вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая. Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень. Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов. Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу. При движении конусов друг к другу радиус получится, наоборот, больший. Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам. Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне. Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Коробка автомат

С формальной точки зрения к коробкам типа автомат можно отнести любые КПП, в которых переключение передач происходит без участия водителя. Однако исторически такое наименование закрепилось за гидромеханической коробкой передач, появившейся еще в первой половине XX столетия. Первыми появились коробки с 4 передачами, современные АКПП могут насчитывать 6, 8 и даже 9 передач у самых продвинутых вариаций.

Краткий обзор

Классическая коробка-автомат состоит из нескольких блоков, обеспечивающих переключение передач без участия человека.

1. Планетарная коробка передач (планетарный редуктор) — основной узел АКПП, осуществляющий переключение передач и отвечающий за скорость движения автомобиля. Редуктор состоит из солнечной шестерни, планетарного водила, сателлитов и коронной шестерни.
2. Система гидравлического управления — отвечает за работу планетарного редуктора и управляет им.
3. Гидротрансформатор (гидромуфта) — передает крутящий момент от двигателя к планетарной коробке передач. Для передачи гидромуфта использует рабочую жидкость — трансмиссионное масло. Одновременно гидромуфта выполняет и функции сцепления. Размещается гидротрансформатор на маховике мотора.

Плюсы и минусы

Классическая АКПП — агрегат, чья конструкция проверена временем. Плюсы и минусы КПП гидромеханической конструкции АКПП ярко проявлялись еще на коробках первых поколениях. Современные автопроизводители совершенствуют конструкцию АКПП, поэтому на самых дорогих моделях ее недостатки сглажены.

К плюсам АКПП можно отнести следующие качества.

1. Надежная и испытанная временем конструкция. Современные гидротрансформаторы имеют ресурс использования в сотни тысяч километров пробега.
2. Удобство в использовании и простота ремонта. Конструкция АКПП довольна проста и хорошо изучена работниками автосервисов.
3. Возможность «переваривать» огромный крутящий момент.
4. Способность «переживать» кратковременную буксировку.
5. Наличие ручного механизма переключения передач.
6. Щадящее отношение к двигателю. АКПП переключает передачи раньше, чем обороты мотора достигают высоких чисел. Благодаря этому сохраняется ресурс силового агрегата.
7. Невысокая требовательность к трансмиссионному маслу. Классические 4-ступенчатые автоматы практически «всеядны» — вовсе не обязательно приобретать оригинальное масло, так что вполне допускается его замена аналогом. В то же время АКПП нового поколения с 8 или 9 передачами достаточно требовательны к качеству трансмиссионного масла.

Минусы коробки-автомат также ярко выражены. К ним относятся следующие недостатки.

1. Сравнительно низкий КПД. Из-за потерь в гидротрансформаторе АКПП использует меньший объем полезной мощности мотора. В этом коробка-автомат уступает и механической КПП, и вариатору.
2. Повышенный расход топлива. Этот недостаток напрямую связан с предыдущим. Для выдачи сравнимой мощности автомобиль с коробкой-автомат использует больший объем топлива.
3. Недостаточная динамичность. Разгон автомобиля с АКПП уступает машинам с механикой и вариатором.
4. Рывки при переключении передач. В процессе езды чувствуются заметные рывки, когда автомат переключает передачи. Особенно этот недостаток характерен для классического 4-ступенчатого автомата, на АКПП нового поколения с большим количеством передач рывки значительно смягчены.

Бездорожье — это плохо

Машины с вариаторами лучше эксплуатировать на трассе — на бездорожье делать это нежелательно. Конечно, есть и внедорожники с CVT, но специалистами они причисляются к классу паркетингов. Машины с бесступенчатыми коробками хорошо себя покажут в условиях города, по полям и весям рассекать на них не рекомендуется.

Это не просто слова, ведь вариатор может получить значительные повреждения, если автомобиль наедет на ухаб или попадет в яму.

Не рекомендованы ему и прочие неровности дорожного покрытия. Такие приключения могут быть чреваты самыми серьезными последствиями для автомобилей с вариаторной коробкой.

Буксировка

Буксировка авто с вариатором довольно небезопасна, так как это может обернуться неисправностью двигателя, не предназначенного для этого. Единственный вариант буксирования автомобиля – включить мотор и, желательно, быть уверенным в своих знаниях об эксплуатации авто. Есть смысл буксировки на жесткой или гибкой сцепке и обязательно при нейтральном положении селектора. При отсутствии этих условий возможен способ частичной погрузки, но только в том случае, если будут произведено вывешивание ведущих колес. Не взирая на это, возможен вариант поломки, поэтому для начала настоятельно рекомендуется узнать, как правильно пользоваться вариатором.

Устройство вариатора

Конструкция вариаторной коробки передач достаточно проста и состоит из следующих деталей и механизмов:

• раздвижные шкивы – щеки, клиновидной формы, которые расположены на валу;
• механизм для обеспечения вращения колес и установки рычага акселератора в нейтральном положении;
• механизм для переключения заднего хода;
• система управления

Вообще, видов вариаторов придумано достаточно много, порядка десяти, но реальную путевку в жизнь, по всей видимости, получит только клиноременный вариатор и его модификации такая, как, например, клиноцепной вариатор.

Jatco JF012E / I-CVT (Subaru), ECVT (Suzuki)

В основном устанавливался для рынков Японии Nissan Micra (2011 — ) 1.0 L — вариатор JF012E Mazda AZ (2008 — ) 0.66 L — вариатор JF012E Honda Life FWD/AWD (2003 — 2012) | 0,66 L — вариатор JF012E Subaru R1/R2 (2003 — ) 0,66 L — вариатор I-CVT Subaru Stella (2006 — ) 0.66 L — вариатор JF012E Subaru Pleo (1998 — ) 0,66 L — вариатор I-CVT Subaru Justy 1,2 L — вариатор ECVT Subaru Wagon R (2006 — ) 0.66 L — вариатор JF012E Fiat Punto/Speedgear | 2005-2011 | вариатор FHJ1AA SUZUKI CERVO, SUZUKI LAPIN, Suzuki Lapin (2008 — ) 0.66 L — вариатор JF012E Suzuki Cervo (2007 — ) 0.66 L — вариатор JF012E Suzuki Wagon R (2006 — ) 0.66 L — вариатор JF012E

Датчики и связанное с ними

Проблема с датчиками также актуальна, и за ними нужно следить

Важно, чтобы они всегда были исправными. Проблема с функционированием хотя бы одного из них ударит по всему агрегату

Так, к примеру, если проблемы возникают с датчиком скорости, то ремень трансмиссии уходит в свою среднюю позицию. Это чревато серьезными деформациями. При этом любое превышение скорости или рывок приведут к его разрыву. Если вы покупаете подержанный автомобиль подобного типа, обязательно изучите состояние датчиков, и не считайте их чем-то второстепенным.

Контроль датчиков

Необходимо всегда быть уверенным в исправности всех датчиков, ведь в условиях длительной езды нужно быть уверенным в безопасности поездок. Если какой-либо из датчиков перестает функционировать, это может повлечь за собой неполадки в работе целого узла. При повреждении датчика контроля скорости блок управления делает следующее: сначала переводит ремень трансмиссии в среднее аварийное положение, после чего двигатель начинает экстренное торможение. Вследствие этого возможно деформирование ремня.

Эксплуатация вариатора с пробегом подразумевает замену датчиков скорости, уровня и давления масла.

Клиноременный агрегат

Как правило, здесь фигурирует одна передача, в редких случаях их две. Устройство вариатора автомобиля включает два шкива:

Они оба соединены клиновидным ремнем. Изначально он изготавливался из армированной резины, однако позднее она была заменена стальными пластинами. Такой ремень уже обеспечивает передачу крутящего момента больших значений, и у него меньший радиус изгиба. Вдобавок такой вариант отличается долговечностью.

Конструкция самих шкивов тоже оригинальная — это две конусовидные половины, имеющие уклон в сторону оси вала. Пока задействован вариатор, эти части время от времени то сближаются, то отдаляются.

CVT-8 Jatco JF017E

CVT-8 Jatco JF017E = RE0F10E (ремень) и RE0F10G (цепь) — Nissan. RE0F10J (для рынка США) Вариаторы JF016E и JF017E держат разную мощность. Отличаются тем, что JF016E изначально предназначен для 4х цилиндровых двигателей с крутящим моментом до 250 Нм, а JF017E до 380 Нм. а) Ниссан Патфайндер (Nissan Pathfinder) R52, 3.5 л (08.2014 -) б) Infiniti QX60 3.5 л, (01.2014 — ) в) Infiniti JX35, 3.5 л, (11.2012 — ) г) Nissan Teana, 3.5 л, L33, (03.2014 — ) д) Ниссан Мурано, 3,5 л, Z52, (08.2016 — ) е) Nissan QUEST, 3.5 л (2015 — )

Читайте также: Двигатель ЯМЗ-238: технические характеристики, обслуживание и ремонт

Коробка передач вариатор, плюсы и минусы — обратная сторона медали

Однако без отрицательных черт тоже не обошлось. Так, следует отметить такие негативные моменты:

Невозможность подолгу поддерживать высокие обороты; Важность регулярного ухода — замены фильтров и масла через каждые 30 тысяч км пробега; Вариаторы требуют использования специальной жидкости с ее регулярной заменой, и она стоит не дешево; Агрессивный стиль вождения и резкие торможения быстро выводят оборудование из строя; Использовать вариатор реально только при мощности авто до 220 л.с.; Дорогой ремонт и проблема с поиском грамотных специалистов ,которые смогут сделать его достойно; Любой датчик при поломке может вывести из строя КПП.

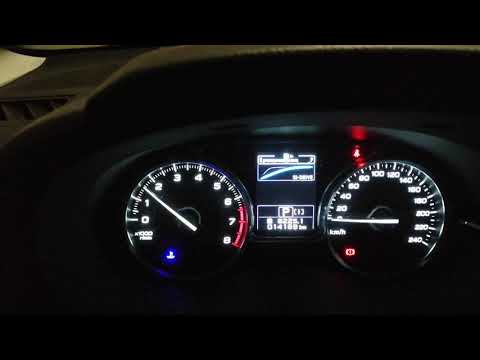

Обороты на авто с вариатором

Какие должны быть обороты двигателя на вариаторе + видео обзор

Вариатор проще всего себе представить как бесступенчатую автоматическую коробку передач. Если сложно представить бесступенчатую – то, скажем, сто ступенчатую. Т.е. трансмиссию, у которой нет фиксированных передаточных коэффициентов, как у механической и автоматической коробок. Передача крутящего момента от двигателя к колесам может плавно меняться от минимального до максимального значения.

Конструкция вариатора.

Конструктивно самый простой вариатор можно представить так: два крутящихся конуса, направленных друг навстречу другу и соединенных ремнем. Ремень передает крутящий момент. Свободно передвигаясь вдоль конусов, он плавно меняет передаточное число (скорость и мощность) крутящего момента.

Современные вариаторы намного сложнее, но суть остается именно такой.

Ключевые особенности конструкции.

Особенности вариатора определяют некоторые интересные черты управления автомобилем с ним.

Разгонная динамика вариатора.

Старт на вариаторе.

При нулевой скорости обороты двигателя на уровне «холостых», 700-900 об/мин. При нажатии на педаль акселератора автомобиль сначала «набирает обороты двигателя», почти не двигаясь с места. Набрав обороты, автомобиль начинает двигаться с постоянной тягой, без «дерганий» на переключение передачи.

Я бы назвал такой режим «выстрел из рогатки». Т.е. мы сначала натягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем авто с постоянным тяговым усилием.

Соревнование разгона: вариатор и «автомат».

Во-первых, «автомат», переключая передачи, разрывает сцепление и значит, тяга нестабильна. В этот момент двигатель не разгоняет машину. Если среднее время переключения около 0,25 с, то, умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду отсутствия тяги. Для средней машины, разгоняющейся до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне вариатор стабильно «держит» обороты двигателя в зоне максимально крутящего момента. Разгон машины осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «вялые» на оборотах менее 3,5 т. об/мин. Их мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат же, хотя и пытается держать обороты в высоких зонах при активном разгоне, но стрелка тахометра все равно плавает в большом диапазоне частот, захватывая не всегда самые тяговитые области.

На каких оборотах будет разгонять автомобиль вариатор?

Поскольку вариатор сам (вернее, его программа) определяет, когда прекратить повышение оборотов и начать «отдавать тягу» на колеса, то это один из самых главных вопросов управления автомобилем этого типа. «Старые» вариаторы всегда повышали обороты до максимума, заставляя «рычать» двигатель, даже если водителю нужно было лишь небольшое ускорение. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на акселератор трансмиссия лишь чуть-чуть приподнимает обороты, разгоняя автомобиль слабо, на низких оборотах движка. При достаточно резком нажатии обороты сразу становятся в зону самого оптимального момента (на моей машине это 4,5 т. оборотов) и тянут, пока не ослабишь давление на педаль ускорения. При «педали в пол» коробка ставит сразу граничную «красную зону», т.е. максимальный крутящий момент, и держит его, пока не оторвешь педаль.

Таким образом, водитель управляет частотой оборотов двигателя при разгоне скоростью нажатия педали акселератора. Это очень логично и понятно. Чем быстрее вы хотите разогнаться, тем быстрее вы нажимаете педаль скорости.

Эмуляция ручной коробки на вариаторе.

Ручной режим «переключения передач».

На коробках вариаторного типа, как и на АКПП, часто ставят «ручной режим», т.е. возможность движением ручки переключать передачи на повышенную или пониженную. Если в «автоматах» это прямая команда переключить передачу, то в вариаторе это совсем другой процесс. Фиксированных передач у него нет.

Режим ручного переключения передач делает эмуляцию ручного управления. Панель приборов покажет вам номер передачи, обороты двигателя изменятся. Но современный вариатор не даст вам загнать тахометр в «красную зону». Он все равно «переключит за вас передачу» при приближении стрелки к опасному делению. То же и при сбросе оборотов. Он не даст двигателю заглохнуть на слишком низких оборотах.

Разгон в ручном режиме получается хуже, чем в автоматическом.

При разгоне на вариаторе в автоматическом режиме (селектор в «D») обороты двигателя постоянные и находятся в максимальном крутящем моменте. При разгоне в ручном режиме стрелка тахометра плавает от минимума до максимума, как на АКПП, захватывая неоптимальные зоны тяги движка и не обеспечивая ровную хорошую постоянную тягу.

Лично мне так и не удалось добиться лучшего разгона в ручном режиме по сравнению с автоматическим.

Эксперименты на трассе и на автодроме с вариатором в режиме автомата и режиме ручного переключения приводят меня к мысли, что ручной режим сделан только в маркетинговых целях и для удобства некоторых водителей, которые привыкли к такому управлению.

Если вы выбрали вариатор – водите его в режиме «автомата», в положении «D».

Особенности движения автомобиля с такой трансмиссией.

Резкий разгон невозможен.

Когда на ручной коробке мы достаточно резко бросаем сцепление при достаточной тяге, автомобиль может прокрутить ведущие колеса, прежде чем сдвинется с места. Иногда это используют специально, но часто это получается само собой из-за недостатка опыта. Например, это типичная ошибка на скользкой дороге при старте со светофора на переднеприводном авто.

Вариатор не даст резкого нарастания мощности. Значит, такая пробуксовка практически невозможна. Для многих водителей это означает более плавный и грамотный старт на скользком покрытии. Т.е. конструкция автомобиля с вариатором прощает такие ошибки водителя.

Задержка ускорения автомобиля при нажатии на «газ».

Поскольку в первый момент нажатия на педаль акселератора вариатор не дает тяги на колеса, а сначала набирает обороты, то возникает эффект задержки реакции авто на педаль газа. Например, водители на полноприводных авто на вариаторе часто подолгу не могут освоить занос. Инструктор объясняет, что надо кратковременно нажать газ сразу же после поворота руля. Для вариатора это не проходит. Газ надо нажимать в момент поворота руля. Это не сложно и сразу осваивается всеми водителями после разъяснения. Но сам факт того, что эффективному управлению авто с вариатором надо учиться, неоспорим.

Еще один пример. При обгоне обычно водитель «дает газ» при выходе на встречную полосу. Для авто с вариатором обгон будет эффективнее, если «дать газ» за 0,25-0,5 секунды до начала маневра.

Удобство вождения на скользкой дороге.

Скользкая дорога не терпит резких управляющих действий водителя. Если вы, конечно, не каскадер. Вариаторная коробка сглаживает резкие нажатия и отпускания педали газа. Значит, конструкция дополнительно контролирует водителя, прощает некоторые ошибки.

Экономия топлива при ровном движении.

Мои эксперименты показывают, что при ровной экономичной езде на вариаторе расход топлива равен 6 литрам на 100 км на 2 литровом двигателе (150 лошадей).

Особенно хорошо экономия топлива проявляется в сочетании с круиз-контролем. Ведь автоматический контроль скорости очень плавно «газует», а соответственно, вариатор держит при этом минимум оборотов.

Резюме: плюсы и минусы вариатора.

Итак, подведем итоги всего вышесказанного.

Минусы вариатора.

Плюсы вариатора.

Вариатор. Кому рекомендован, а кому нет.

Если же вы ездите в городе и по трассе без нарушения ПДД, заботитесь о плавности хода автомобиля и экономии топлива, при этом любите комфорт в управлении – то вариатор хороший выбор.

Но какое бы ни было оснащение автомобиля, красота и безопасность вождения зависит в первую очередь от профессионализма водителя!

Безопасности вам на дорогах.

безопасного управления автомобилем

Коробка передач вариатор

Разгонная динамика вариатора.

Старт на вариаторе.

При нулевой скорости обороты двигателя на уровне «холостых», 700-900 об/мин. При нажатии на педаль акселератора автомобиль сначала «набирает обороты двигателя», почти не двигаясь с места. Набрав обороты, автомобиль начинает двигаться с постоянной тягой, без «дерганий» на переключение передачи.

Я бы назвал такой режим «выстрел из рогатки». Т.е. мы сначала натягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем авто с постоянным тяговым усилием.

Соревнование разгона: вариатор и «автомат».

Если мы поставим соревноваться две одинаковые машины – с вариатором и с классическим «автоматом» (с одним сцеплением), то после старта увидим следующую картину.
Автомобиль с «автоматом» достаточно резко стартанет и начнет разгоняться, периодически «дергаясь» на переключения передач. Авто с вариатором проиграет старт, как будто водитель нажал акселератор позже. Зато после машина начнет ровно и стабильно разгоняться и в какой-то момент обгонит «автомат».

Во-первых, «автомат», переключая передачи, разрывает сцепление и значит, тяга нестабильна. В этот момент двигатель не разгоняет машину. Если среднее время переключения около 0,25 с, то, умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду отсутствия тяги. Для средней машины, разгоняющейся до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне вариатор стабильно «держит» обороты двигателя в зоне максимально крутящего момента. Разгон машины осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «вялые» на оборотах менее 3,5 т. об/мин. Их мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат же, хотя и пытается держать обороты в высоких зонах при активном разгоне, но стрелка тахометра все равно плавает в большом диапазоне частот, захватывая не всегда самые тяговитые области.

На каких оборотах будет разгонять автомобиль вариатор?

Поскольку вариатор сам (вернее, его программа) определяет, когда прекратить повышение оборотов и начать «отдавать тягу» на колеса, то это один из самых главных вопросов управления автомобилем этого типа. «Старые» вариаторы всегда повышали обороты до максимума, заставляя «рычать» двигатель, даже если водителю нужно было лишь небольшое ускорение. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на акселератор трансмиссия лишь чуть-чуть приподнимает обороты, разгоняя автомобиль слабо, на низких оборотах движка. При достаточно резком нажатии обороты сразу становятся в зону самого оптимального момента (на моей машине это 4,5 т. оборотов) и тянут, пока не ослабишь давление на педаль ускорения. При «педали в пол» коробка ставит сразу граничную «красную зону», т.е. максимальный крутящий момент, и держит его, пока не оторвешь педаль.

Таким образом, водитель управляет частотой оборотов двигателя при разгоне скоростью нажатия педали акселератора. Это очень логично и понятно. Чем быстрее вы хотите разогнаться, тем быстрее вы нажимаете педаль скорости.

Мы рекомендуем прогревать вариатор. Как это правильно делать?

Итак эксплуатация холодного вариатора, особенно при очень низких температурах, вредна. Прогревать его желательно. Но среди владельцев автомобилей с вариатором нет единого мнения о том, как правильно прогревать авто с такой коробкой. На специализированных форумах постоянно идут споры о способах прогрева. При этом многие автовладельцы пытаются применять правила прогрева классической АКПП к вариаторам, а это в корне не правильно.

Прогрев в движении

Один из вариантов прогрева – это прогрев в движении. Смысл в том, что вы сразу начинаете движение без прогрева, но определенное время не «насилуете» авто. То есть передвигаетесь аккуратно, без резких разгонов и торможений, педаль газа нажимаете плавно, до высоких оборотов двигатель не разгоняете, на большой скорости не передвигаетесь. Кто-то ездит так всегда.

В этом случае и двигатель и вариатор прогреваются постепенно по мере движения, а щадящий режим «на холодную» не позволяет сильно изнашивать механизмы.

Прогрев на стоянке

Этот способ требует от вас дополнительных 5-20 минут до момента выезда. Выходим пораньше, заводим авто и сидим ждем, пока все прогреется.

Классический прогрев и начало движения только после того, как двигатель автомобиля нагрелся. А вместе с двигателем греется и вариатор, так как они собраны вместе.

Этот способ фактически используется всеми, у кого установлен автозапуск двигателя с пульта сигнализации. Правда вариатор прогревается хуже, потому что он только принимает тепло от двигателя. Сам вариатор тепло не выделяет при отсутствии движения. Фактически вариатор до конца прогреется только после начала движения.

Неправильный прогрев по аналогии с автоматической КПП

Многие привыкли прогревать АКПП на стоянке переключая его в режим «Drive
», либо поочередно переключая режимы «P-R-N-D»
и обратно. И по аналогии, а иногда и по чьему-то совету, начинают также прогревать вариатор. Да, для классической АКПП это правильный способ, так как он позволяет при переключении режимов «разогнать» масло по всем каналам «автомата». Но устройство вариатора кардинально отличается от классического автомата, поэтому переключение режимов практически ничего не меняет и не улучшает прогрев. Разве что, перед началом движения в мороз можно на несколько секунд воткнуть режим «
N
» (нейтраль), чтобы немного расшевелить стартовую гидромуфту (сцепление вариатора). Таким образом, дергать туда-сюда режимы коробки смысла нету, лучше просто подождать прогрева.

Правильный прогрев – это комплексный прогрев на стоянке и затем в движении.

Такой прогрев в холодный период будет залогом долгой и надежной службы вашего вариатора.

Время прогрева должно зависеть от внешней температуры. Приводим сводную таблицу правильного прогрева вариаторной коробки передач:

Предварительный прогрев на стоянке

Прогрев в движении

Эксплуатация только по необходимости.

Желательна эксплуатация в щадящем режиме весь путь.

Эксплуатация вариатора на свой страх и риск.

В таблице указаны примерное время, так как длительность прогрева очень сильно зависит от мощности и конструкции двигателя. Но ориентируясь на эти цифры можно составить свой план прогрева руководствуясь текущей температурой двигателя вашего автомобиля и своими ощущениями.

Тогда ваш вариатор будет вас только радовать своими достоинствами.

Напишите о своем опыте эксплуатации вариатора в морозы.

Автомобиль — это не только двигатель, но и трансмиссия, а так же другие важные узлы и агрегаты. Поэтому для правильной эксплуатации зимой недостаточно завести мотор и поехать

Важно соблюдать правила использования коробки передач, иначе поломок не избежать. Ведь порой алгоритмы прогревания одной трансмиссии противопоказаны для другой

Как определить, какая КПП установлена в автомобиле

Современные КПП, включая роботизированные коробки, очень похожи друг на друга внешне: даже бесступенчатая имитирует «автомат» (имеет селектор и стандартную шкалу скоростей). И всё-таки определить, установлен в ТС вариатор или другая коробка передач, можно

Обратите внимание на:

Информация о трансмиссии содержится в инструкции по эксплуатации автомобиля, в технической документации. Также об установленном устройстве можно узнать по vin-номеру ТС (идентификационный номер указывают в свидетельстве о ТС и в паспорте ТС). Существуют специальные веб-сервисы, которые по VIN-коду выдают информацию о комплектации автомобиля.

Не всегда стоит прибегать к услугам платных онлайн сервисов (далеко не каждый даст нужную информацию). Стоит поискать сведения о трансмиссии через поисковую систему. Большинство моделей разных марок подробно описаны в Интернете. Но, если информации о трансмиссии нет, остаётся ещё один вариант – обозначения на табличке.

Обозначения представляют собой набор цифр и букв, расшифровать которые поможет продавец-консультант (если вам необходимо докупить запчасти). Этой информации достаточно, чтобы заказать комплектующие. Если вдруг табличка утеряна или на ней стерлись буквы, такая же расположена на корпусе самого устройства. Сведения о трансмиссии узнает мастер, когда доберется до корпуса (в случае техобслуживания или ремонта).

Подкапотная табличка Subaru

Подкапотная табличка Audi

Подкапотная табличка Nissan

Отличия автомата от вариатора

Визуально отличить автомат от вариатора невозможно, так как разницы в размещении рычага нет. Он может быть расположен как у рулевого колеса, так и на привычном месте размещения коробки. Разницу можно почувствовать лишь при движении: на вариаторной коробке переключение трансмиссий происходит очень плавно, практически неощутимо, понять, что скорость переключена можно только по звуку работы двигателя. На автомате же скорость переключается посредством легкого рывка. На АКПП последнего поколения переключение происходит очень плавно, особенно если коробка оснащена двумя сцеплениями, например, АКПП DSG о компании Volkswagen.

Читать статью Что такое вариатор на автомобиле: его устройство, принципы работы и эксплуатации

Помимо звука работы и ощущения переключения вариаторная автоматическая коробки отличаются строением. Так, основой вариатора является механизм, позволяющий очень плавно менять скорость между ведущим и ведомым диском. Это происходит посредством ремня или цепи, которые соединяют диски между собой. Для вариаторов предусмотрено несколько разных типов приводов.

Автомобиль, имеющий вариатор как коробку переключения трансмиссии, имеет гораздо меньшее время разгона, при этом ускорение происходит очень плавно и практически неощутимо. Такие КПП вошли в промышленное производство относительно недавно. Также конструкция имеет меньший вес и считается очень надежной. Чтобы вы наглядно увидели, как работает вариатор, предлагаем просмотреть видео:

Что касается строения автомата, то оно несколько отличается от вариатора. Действие автомата обеспечивают шестеренки, за работу которых отвечает редуктор. Из-за сцепления этих шестеренок как раз и ощущается легкий рывок при переключении трансмиссий. Также коробки отличаются по строению. Опытный водитель сможет с первого раза отличить вариатор от автомата, посмотрев только на их строение. На видео вы можете увидеть, как работает АКПП:

Итак, отличить вариатор от автомата можно по следующим признакам:

Важно!
Если вы все же не разобрались, просмотрите документы и проверьте маркировку на двигателе, она должна совпадать с документами. Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника

Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться. Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого

Важно учитывать, что за работу как вариатора, так и автомата отвечает электроника. Поэтому осуществлять перепрошивку двигателя крайне не рекомендуется, иначе вся электроника может заработать некорректно или вовсе стереться

Даже, если вы планируете прошивать у профессионала, лучше этого не делать, так как ремонт будет стоить очень дорого.

Плюсы и минусы коробки-вариатора

Ввиду нескольких очевидных преимуществ вариатора многие специалисты считают этот тип коробок передач более перспективным и удобным по сравнению с традиционными агрегатами гидромеханического типа. Однако окончательный ответ на вопрос, что лучше: вариатор или автомат, дать вряд ли получится. Это сравнение будет уместно только в случае сопоставления конкретных моделей трансмиссий определенных производителей. Тем не менее, какие-то общие моменты выделить можно.

Преимущества вариаторной коробки передач (CVT):

Однако, невзирая на неоспоримые преимущества, в ближайшее время вариаторные коробки передач вряд ли смогут полностью вытеснить гидромеханические «автоматы» ввиду наличия следующих недостатков:

Взвешивая все плюсы и минусы вариатора, стоит отметить, что данный тип трансмиссии является на сегодня самым передовым. Сравнительная простота конструкции, плавность хода автомобиля и лучшая динамика разгона при невысоком топливном расходе делают коробку передач CVT очень перспективным агрегатом. В то же время ряд конструктивных особенностей вкупе с ограниченным сроком службы отдельных узлов не позволяют вариатору стать безоговорочным лидером.

Нельзя буксировать

Агрегат может получить серьезные повреждения, если автомобиль с CVT будет буксировать другое транспортное средство. Кстати, при пробуксовывании также возможно возникновение определенных проблем.

В инструкции по эксплуатации автомобиля предусмотрен вариант буксировки другого автомобиля. Если обойтись без этого не получится, то буксировку следует осуществлять в точном соответствии с инструкцией. Но даже в этом случае полностью вариант возникновения поломок исключать нельзя. Особенно это касается автомобилей, имеющих значительный пробег.

Пробуксовка также может быть опасной. Если машина застряла в грязи, лучше оставить попытки выбраться самостоятельно, иначе это может привести к износу шлицевых соединений. Ресурс шестеренок также будет значительно сокращен. А ведь ремонт данного узла может сильно ударить по карману.

Вариатор клиноременный

Разбираемся, чего ждать от разных типов коробок передач и в чем преимущества (недостатки) каждого.

Принцип работы вариатора

Среди вариаторов есть много типов, в зависимости от устройства. Это и цепные, клиноременные и тороидальные, но встречаются и другие виды привода. Самый распространенный среди них тип вариатора — клиноременный со шкивами переменного диаметра, о котором и пойдет речь далее.

Чтобы было немного понятнее, как устроен такой вариатор, можно представить себе две одинаковые трубки, расположенные параллельно и недалеко друг от друга. Если стянуть их резинкой и начать крутить одну из них, то сразу будет раскручиваться и другая, причем скорость их будет одинаковая. Однако если трубки будут разного диаметра, то соотношение скоростей будет совсем другое – более широкая трубка будет крутиться медленнее.

Принцип работы вариатора такой же, только диаметр таких вот цилиндров у него постоянно изменяется. Он состоит из двух шкивов, каждый из которых представляет собой пару конусов, расположенных вершинами друг к другу. Между этими шкивами зажат специальный клиновый ремень.
Каждая пара конусов, двигаясь в направлении друг к другу и обратно, изменяет рабочий диаметр шкивов. Когда конусы будут раздвигаться, ремень, обращенный к ним ребрами, будет проваливаться в середину шкива и огибать его по меньшему радиусу. При движении конусов друг к другу радиус получится, наоборот, больший.
Управляет шкивами обычно гидравлическая система, которая строго синхронизирует сближение конусов одного шкива и расхождение конусов другого. Один из шкивов расположен на ведущем валу, идущем от двигателя, а второй – на ведомом, идущем к колесам. Благодаря этому возможно наладить изменение передаточного отношения в очень широком диапазоне.
Для обеспечения возможности совершения автомобилем заднего хода в коробке-вариаторе предусмотрен специальный узел, который меняет направление вращения выходного вала. Этим узлом может являться, например, планетарная передача.

Где находится щуп масла в коробке передач на Лада Гранта (2181, АКПП)

Коробка автомат

С формальной точки зрения к коробкам типа автомат можно отнести любые КПП, в которых переключение передач происходит без участия водителя. Однако исторически такое наименование закрепилось за гидромеханической коробкой передач, появившейся еще в первой половине XX столетия. Первыми появились коробки с 4 передачами, современные АКПП могут насчитывать 6, 8 и даже 9 передач у самых продвинутых вариаций.

Краткий обзор

Классическая коробка-автомат состоит из нескольких блоков, обеспечивающих переключение передач без участия человека.

Плюсы и минусы

Классическая АКПП — агрегат, чья конструкция проверена временем. Плюсы и минусы КПП гидромеханической конструкции АКПП ярко проявлялись еще на коробках первых поколениях. Современные автопроизводители совершенствуют конструкцию АКПП, поэтому на самых дорогих моделях ее недостатки сглажены.

К плюсам АКПП можно отнести следующие качества.

Минусы коробки-автомат также ярко выражены. К ним относятся следующие недостатки.

Вам также может понравиться

Бездорожье — это плохо

Машины с вариаторами лучше эксплуатировать на трассе — на бездорожье делать это нежелательно. Конечно, есть и внедорожники с CVT, но специалистами они причисляются к классу паркетингов. Машины с бесступенчатыми коробками хорошо себя покажут в условиях города, по полям и весям рассекать на них не рекомендуется.

Это не просто слова, ведь вариатор может получить значительные повреждения, если автомобиль наедет на ухаб или попадет в яму. Не рекомендованы ему и прочие неровности дорожного покрытия. Такие приключения могут быть чреваты самыми серьезными последствиями для автомобилей с вариаторной коробкой.

Устройство вариатора

Конструкция вариаторной коробки передач достаточно проста и состоит из следующих деталей и механизмов:

Вообще, видов вариаторов придумано достаточно много, порядка десяти, но реальную путевку в жизнь, по всей видимости, получит только клиноременный вариатор и его модификации такая, как, например, клиноцепной вариатор.

Датчики и связанное с ними

Проблема с датчиками также актуальна, и за ними нужно следить

Важно, чтобы они всегда были исправными. Проблема с функционированием хотя бы одного из них ударит по всему агрегату

Так, к примеру, если проблемы возникают с датчиком скорости, то ремень трансмиссии уходит в свою среднюю позицию. Это чревато серьезными деформациями. При этом любое превышение скорости или рывок приведут к его разрыву. Если вы покупаете подержанный автомобиль подобного типа, обязательно изучите состояние датчиков, и не считайте их чем-то второстепенным.

Клиноременный агрегат

Как правило, здесь фигурирует одна передача, в редких случаях их две. Устройство вариатора автомобиля включает два шкива:

Они оба соединены клиновидным ремнем. Изначально он изготавливался из армированной резины, однако позднее она была заменена стальными пластинами. Такой ремень уже обеспечивает передачу крутящего момента больших значений, и у него меньший радиус изгиба. Вдобавок такой вариант отличается долговечностью.

Конструкция самих шкивов тоже оригинальная — это две конусовидные половины, имеющие уклон в сторону оси вала. Пока задействован вариатор, эти части время от времени то сближаются, то отдаляются.

Коробка передач вариатор, плюсы и минусы — обратная сторона медали

Однако без отрицательных черт тоже не обошлось. Так, следует отметить такие негативные моменты:

Видео

Что убивает мотор На каких оборотах ездить Скачать

Как правильно использовать вариатор (CVT) в своём автомобиле | Советы Скачать

5 вещей которые НЕЛЬЗЯ делать если у вас ВАРИАТОР Скачать

ВАРИАТОР и торможение двигателем — ПЛЮСЫ и МИНУСЫ ! (На примере CVT Nissan Qashqai) Скачать

Какими должны быть прогревочные обороты двигателя Скачать

Норма или неисправность? Высокие обороты на горячую. Лада Веста. Вариатор. Скачать

Как едет Веста с вариатором? Разгон 0 — 100 Скачать

Чем опасна езда на низких оборотах для двигателя и АКПП? Скачать

5 серьезных проблем с ВАРИАТОРОМ на которые нужно обратить внимание при покупке автомобиля! Скачать

ОБОРОТЫ ДВИГАТЕЛЯ И ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ. Скачать

Нюансы управление авто с вариатором

Ещё лет семь тому назад мало кто из автомобилистов нашей страны, да и близлежащих территорий, имел представление о том, что такое вариаторная коробка передач и в чём её отличие от традиционной «механики» и уже привычного «автомата». Но уже на сегодняшний день, наверное, каждый производитель имеет в своём модельном ряду транспортные средства с такой коробкой передач.

В силу своего новаторского веяния, вариатор ещё не полностью познан каждым автомобилистом. Не так много водителей знают, как правильно ездить на вариаторе, понимают все тонкости его эксплуатации, а также могут оценить все преимущества и недостатки данной коробки.

Принцип работы вариатора

Вариатор является автомобильным узлом или агрегатом с внешним управлением, который автоматически изменяет передаточное число, выбирает оптимальные значения в зависимости от нагрузки силового агрегата и его оборотов. В результате мощность мотора используется с максимально возможной эффективностью. В разного рода технике подобные конструкции многих разновидностей можно встретить достаточно часто.

В автомобилестроении же применяются только два вида вариаторных механизмов: тороидные и клиноременные. В чём же заключается принцип работы вариатора как достаточно нового трансмиссионного механизма?

Вариаторы клиноременного типа известны уже давно. Главными деталями такой коробки передач являются раздвижные шкивы, которые соединены между собой ремнём с сечением трапецеидальной формы. Когда половинки шкива сдвигаются друг с другом, происходит выталкивание наружу ремня. Радиус шкива в результате этого увеличивается, а вместе с ним и возрастает передаточное отношение.

Когда половины, наоборот, начинают отдаляться друг от друга, ремень падает вглубь и работает по меньшему радиусу, что позволяет уменьшать передаточное отношение. Прямая передача получается в том случае, когда оба шкива находятся в промежуточном положении.

Разные автомобильные бренды разработали свои разновидности вариаторов на клиноременной основе. Например, Audi в своей трансмиссии использует цепи, а Honda – ремни из металлических пластин. Но принцип работы вариатора от этого никоим образом не меняется. Шкивы функционируют под командованием электронного блока управления: электронные системы, сервоприводы и датчики.

Тороидный вариатор отличается от клиновидного. Здесь конструкция состоит из соосных дисков и роликов, которые и передают момент между ними. Изменение передаточного числа происходит за счёт смены положения роликов и их радиусов, по которым диски и обкатываются. Всё усилие передаётся на пятно контакта, поэтому для поворота роликов применяются специальные устройства, которые преодолевают прижимную силу ролика по отношению к диску.

Например, вариатор от компании Nissan оборудован системой с прецизионным гидравлическим механизмом, управляющимся электроникой. Данная система перемещает на микронные доли обоймы с роликами, в результате чего те сами вращаются из-за сдвига относительно дисковой оси.

Благодаря постоянно развивающемуся техническому прогрессу в сфере электроники, вариаторы всё больше усовершенствуются и широко распространяются на автомобильном транспорте. Их «ахиллесовой пятой» по прежнему остаются ремни и пятна контактов дисков с роликами, которые пока не выдерживают сильных нагрузок при работе с высокомощными силовыми агрегатами. На сегодняшний день рекордным являются 220 л.с. при 300 Нм для клиноременных вариаторов и 240 л.с. и 310 Нм для тороидных.

Если провести сравнительную параллель между вариаторной коробкой и автоматом, то первая окажется более совершенным механизмом. Вариатор предоставляет лучшую динамику разгона, меньший топливный расход и плавную езду. По словам специалистов, в недалёком будущем такие коробки передач вытеснят привычные нам механику и автомат.

Как правильно пользоваться вариатором?

Общей чертой, роднящей автомобили с вариатором и автоматом в классическом его проявлении, является отсутствие педали сцепления. Отличаются же они конструктивно и своими принципами работы. В вариаторе передаточные числа изменяются плавно и бесступенчато благодаря изменению диаметров ведущего и ведомого дисков. При такой конструкции утопленная в пол гашетка выводит силовой агрегат на высокие обороты на протяжении всего разгона, в результате чего автомобиль разгоняется существенно быстрее, не затрачивая время на переключение передач.

Чтобы разобраться детальнее в том, как правильно пользоваться вариатором, предлагаем рассмотреть его режимы. Они практически идентичны с классическим автоматом.

• “P” – паркинг. Применяется в случаях, когда автомобиль приезжает к месту длительной остановки. В данном режиме все управляющие элементы блокируются. С этого же режима запускается мотор.

• “D” – драйв, движение. Режим, при котором автомобиль движется как обычно, плавно переключая передачи.

• “N” – нейтраль. Используется, по большей части, во время остановок на наклонной поверхности. Для этого необходимо остановить автомобиль педалью тормоза, перевести рычаг в данный режим, активировать ручник, отпустить тормоз и снова его выжать. Только после этих манипуляций можно переводить рычаг вариатора в положение парковки.

Данная последовательность действий обусловлена тем, что у вариаторной коробки во время парковки блокируются не колёса, а вал в самой КПП. Делается это тонким штырём, который легко может сломаться при неаккуратной парковке на недопустимой скорости.

• “L” – low (с англ. низкий). В данном режиме силовой агрегат работает на высоких оборотах с максимальной реализацией эффекта торможения мотором. Данный режим необходим только в сложных дорожных условиях или при буксировке. Данный режим можно сравнить с первой передачей на механической коробке передач.

• “S” – спортивный режим. Тут двигатель использует весь свой потенциал в конкретной случившейся ситуации. Подходит для тех, кто любит полихачить и постартовать со светофоров.

• “E” – экономичный. Полная противоположность спортивного, антипод со спокойным движением и минимальным топливным расходом.

Так же, как и классический автомат, вариаторную коробку нужно «баловать» частой заменой трансмиссионного масла. Данный же расходный материал для вариатора относится к отдельной группе. Такие масла смазывают трущиеся поверхности и в то же время предотвращают их проскальзывание. Что сразу смущает, так это то, как один материал вмещает в себе столь противоречивые свойства? А вот такой оксюморон и ставит масла для ВКПП на отдельную уникальную нишу.

Несмотря на свои специфические свойства, такое масло стоит достаточно приемлемо. Если вовремя не произвести замену масла или не долить его до необходимого уровня, то спустя какое-то время ремень начнёт проскальзывать по дискам, тем самым уничтожая их.

Плюсы и минусы использования вариатора

1. Автомобиль с вариаторной коробкой передач очень плавно разгоняется без каких-либо скачков и рывков.

2. С вариатором время, затрачиваемое на разгон автомобиля, сводится к минимуму, ведь здесь нет такого понятия как ступени передач.

3. Автомобиль с вариатором движется плавно, не скатывается на склонах, не глохнет на светофорах и пробках.

4. Таким автомобилем легко управлять, так как в нём есть всего две педали. Да и зачем сцепление здесь, когда коробка вовсе бесступенчатая.

5. Даже на высоких оборотах вариатор почти бесшумный.

6. Благодаря плавному ходу и динамичному разгону вариатор расходует меньше топлива, чем привычные нам коробки передач.

7. Вариатор выпускает в атмосферу намного меньше вредных веществ, в отличие от своих собратьев – автомата и механики.

Наряду с преимуществами вариатор имеет и свои недостатки, которые могут стоить водителю больших хлопот.

1. Автомобиль с бесступенчатой трансмиссией не может длительное время двигаться с максимальной мощностью и на высоких оборотах

2. Вариатор требует пристального внимания. Менять масла и фильтры придется довольно часто, как минимум один раз на каждые 30 000 километров.

3. В вариатор необходимо заливать специальную жидкость, которая влияет непосредственно на работу самого ремня. Стоит она недешево и в настоящее время ее не так-то просто приобрести.

4. Грубая эксплуатация (резкие движения, экстренное торможение) может способствовать быстрой поломке вариатора.

5. Бесступенчатую КПП можно устанавливать только на легковые автомобили мощностью до 220 лошадиных сил.

6. Ремонт вариатора может обойтись несколько дороже того же автомата. К тому же, найти в наших реалиях специализированные СТО и опытных мастеров, которые бы разбирались в устройстве вариатора, довольно сложно.

7. Если хотя бы один из датчиков выйдет из строя, это может негативно отразиться на работе всей КПП.

Читать статью Как проверить вариатор перед покупкой автомобиля. #11⁠⁠

Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.

Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.

Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо.

Режимы вариатора

Определенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.

Движение вперед

«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.

Движение задним ходом

«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.

Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.

Нейталь

«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.

Парковка

«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.

Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.

Ручное управление

«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.

Дополнительные режимы

Многие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.

«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.

«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.

«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.

Нюансы пользования вариатором

Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.

Начало движения

При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.

Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.

Особенности при маневрировании и прохождении поворотов

Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.

При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.

То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.

Транспортировка

Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.

Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».

Буксирование

Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.

С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно. К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?

Правила вариаторной езды

CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.

Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.

Подробно о плюсах

Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:

• хорошо набирается скорость;
• более экономично расходуется топливо;
• оптимизируются критичные нагрузки на двигатель;
• увеличивается период регламентных сервисных и ремонтных работ;
• повышен класс экологической безопасности.

Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.

CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.

Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.

Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).

Эксплуатация вариатора (краткая инструкция)

Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:

• «P» — парковочный режим. Стоянка на продолжительное время, происходит блокировка системы управления. При зажигании необходимо убедиться, что рычаг установлен на этой же отметке;
• «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
• «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.

• «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).

• «S» — спортивный. Двигатель выводится на полную мощность;
• «E» — экономичный. Расход горючего минимизирован.

Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.

Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).

Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.

Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.

В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.

Бездорожье не рулит

Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».

Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.

Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.

Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.

Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.

Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.

Внимание, датчики!

Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.

Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит. Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.

Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.

Заключение

Выводы, не требующие особых обоснований:

1. «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
2. Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
3. Не начинать движения при «холодном» масле.
4. Отслеживать уровень жидкости и работоспособность контролирующих устройств.

Как работает вариатор — принцип работы, устройство

Коробка передач CVT (Continuously Variable Transmission), или вариатор, относится к классу автоматических КПП с возможностью бесступенчатого изменения передаточного отношения в довольно широком диапазоне. Что означает эта фраза на практике для обычного водителя? Примерно следующее: передачи в коробке будут переключаться автоматически и плавно (без рывков), динамика разгона будет иметь оптимальные значения, а показатель расхода топлива оставаться минимальным. И все это за счет идеального сочетания передаточного отношения в трансмиссии и нагрузки на двигатель в конкретный момент времени. Звучит неплохо и, действительно, вариатор cvt, с инженерной точки зрения, является оптимальной КПП из всех существующих на данный момент. Но все ли так гладко с ним? В статье разберем, что такое вариатор, его устройство и принцип работы, виды и особенности применения. Вы сможете сами оценить заложенные в конструкции преимущества и, конечно же, его недостатки.

История вариатора

Автомобиль, скорость которого зависела бы исключительно от скорости вращения двигателя, был бы крайне неудобен в эксплуатации. Представьте, что в машине имеется только одна передача, например, первая или третья. В одном случае вы бы смогли ехать довольно быстро, но автомобиль бы долго разгонялся и медленно ехал в гору. В другом все было бы с точностью до наоборот – легкий старт, но крайне медленная скорость движения. Из-за таких трудностей и была разработана первая механическая трансмиссия.

Время шло, и каждый автопроизводитель пытался упростить управление машиной (всем прекрасно известно, какие трудности у некоторых водителей вызывает МКПП). В ходе таких изысканий и была разработана сначала автоматическая коробка, затем робот, ну и, наконец, вариатор, имеющий бесконечное число передач.

Что такое вариатор?

Если робот, по сути, является той же самой механикой с той лишь разницей, что выжиманием сцепления и переключением передач занимается электроника, то коробка CVT (она же вариатор) кардинально отличается от своих собратьев.

Основная особенность CVT в том, что она подстраивается под требуемые условия и непрерывно вычисляет нужное передаточное число. Таким образом, в автомобиле с установленным вариатором имеется бесконечное количество передач. Такая особенность позволяет значительно экономить топливо и оптимизировать энергозатраты.

Читайте также: Впрочем, ничего нового. Новая Audi Q3: обзор и видео

Бесступенчатые трансмиссии бывают двух видов:

• Клиноременные (устанавливаются на 90% машин с таким типом коробки);
• Тороидальные.

Принцип работы клиноременной КПП

Если говорить простым языком, устройство работает следующим образом. Существует два шкива: один ведущий, подключающийся к силовому агрегату, другой – ведомый, подключаемый к приводам колес. Валы соединяются ремнем или цепью.

Шкивы не литые, а сделанные из двух конических половинок, которые могут сходиться и расходиться, изменяя диаметр этой конструкции.

Принцип работы довольно простой: допустим, наш автомобиль «трогается» с места и ему нужно больше сил. Чтобы снизить нагрузку на мотор, конусы на ведущем вале расходятся, и он уменьшается в диаметре. Ведомый шкив, наоборот, должен быть максимального диаметра, поэтому его конусы сводятся. Таким образом, двигатель совершает оптимальное количество оборотов в каждом конкретном случае, что снижает нагрузку на него.

Читать статью Определение типа АКПП: как отличить вариатор от автомата по рычагу и другим признакам

При повышении скорости, соответственно, изменяются и диаметры шкивов – ведущий увеличивается, а ведомый уменьшается. Все это необходимо для стабилизации работы силового агрегата, а также для уменьшения тягового усилия.

Изменением диаметров на каждом из шкивов занимается электронная система, получающая данные из бортового компьютера и ЭБУ.

Плюсы такого варианта в более низкой стоимости и в простоте конструкции, из-за чего цена трансмиссии чуть ниже, чем на другие типы вариаторов.

Принцип работы вариатора

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.

Когда автомобиль трогается с места необходимо максимальное усилие. Для того, чтобы снизить нагрузку на двигатель, конусы ведущего вала разводятся и в точке соприкосновения с ремнем шкив имеет самый малый диаметр. При этом на ведомой оси конусы сводятся. Это позволяет получить максимальный диаметр шкива в точке соприкосновения с ремнем. При таком состоянии вариатора ведущий вал должен сделать несколько оборотов, чтобы ведомый сделал один круг.

По мере того как происходит разгон, передаточное число изменяется. Конусы ведущего шкива начинают сходиться, увеличивая его диаметр. На ведомом валу происходит обратное действие. Конусы расходятся, а диаметр убавляется.

При достижении автомобилем высокой скорости шкив ведущего вала имеет максимальный диаметр. При этом на ведомом валу конусы полностью разведены, что обеспечивает минимальный размер шкива в точки соприкосновения с ремнем. При этом один оборот ведущего вала соответствует нескольким вращениям ведомого. На изображении ниже показаны принцип действия вариатора, схема расположения конусов и как работает бесступенчатая трансмиссия.

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.

Тороидальный вариатор имеет схожий принцип действия, но устроен совершенно по другому. В нем усилие передается не с помощью ремня, а специальными роликами. Они зажаты между валами и расположены на одной оси. Ролики имеют тороидальную форму, откуда и происходит название вариатора.

Для смены передаточного числа в тороидальном вариаторе требуется изменить положение роликов. Для максимальной тяги они должны быть повернуты в сторону ведомого диска. При высоких оборотах ролики направлены к ведущему диску. Устройство и принцип работы тороидальной бесступенчатой трансмиссии показаны на изображении ниже.

То как именно вариатор меняет передаточное число во время разгона зависит от программы управления. Для максимальной динамики двигатель выводится на обороты, соответствующие наибольшему крутящему моменту. При этом плавно меняется передаточное отношение. Темп разгона высокий, так как не тратится время на переключение между ступенями.

Ездить в вышеописанном режиме не очень удобно. Постоянные высокие обороты мотора приводят к большому расходу топлива и снижают ресурс силовой установки. При этом водитель, привыкший эксплуатировать транспортное средство с обычной коробкой передач, испытывает странные ощущения от монотонной работы мотора. Поэтому часто вариатор настраивают так, чтобы разгон полностью напоминал увеличение скорости с обычной АКПП.

Большинство бесступенчатых трансмиссий способны имитировать работу механической или роботизированной коробки передач. При этом все передаточные числа задаются программно. Вариатор просто переключается между установленными положениями.

Видео

Передаточное число поступает от ведущего шкива, связанного непосредственно с мотором, к ведомому шкиву, который получил связь с приводами и колесами. Каждый шкив состоит из пары конических дисков, которые в процессе работы коробки сдвигаются и раздвигаются. За счет увеличения или уменьшения диаметров шкивов происходит изменение числа. На практике работа вариатора выглядит так:

1. В начале движения конусы ведущего шкива разводятся, а конусы ведомого сводятся, а двигатель нагружается по минимуму;
2. С увеличением скорости происходит обратная ситуация: конусы ведущего вала постепенно сходятся, а ведомого – расходятся. В результате передаточное число меняется в меньшую сторону, что важно для снижения тягового усилия и увеличения оборотов на ведомом валу. Смещение шкивов происходит за счет пружины и центробежной силы, создаваемой гидравлическим приводом.

Как работает задний ход

1. Примечательно то, что скорость заднего и переднего хода на этом типе трансмиссии одинакова. Но в первом случае она ограничивается электроникой во избежание аварийных ситуаций.
2. Он обеспечивается посредством планетарного механизма с двойным рядом сателлитов:
3. Смена подвижного ряда сателлитов и фиксация второго ряда, обеспечивает смены направления хода. При этом направление вращения водила не изменяется, но меняется направление вращения корончатой шестерни. Как работает вариаторная коробка передач по видео смотрите ниже.

Устройство клиноременной коробки CVT

Поскольку тороидальный вариант достаточно дорог в производстве и применяется только на премиумных автомобилях, имеет смысл рассказать об устройстве только клиноременного типа.

Как и робот, вариатор устанавливается либо продольно, либо поперечно. Основные его компоненты:

• Система сцепления. Простейшее устройство, предназначенное для соединения двигателя с трансмиссией и, при необходимости, ее отключения (так называемая «нейтралка»).
• Гидротрансформатор, использующийся также и в обычной АКПП.
• Валы с изменяющимися конусами.
• Ремень или цепь для их соединения. Кстати, оба компонента изготавливаются только из прочных металлов, поскольку на них приходится большая нагрузка.
• Масло, применяющееся для снижения трения между валами, а также для нагнетания давления.
• Насос, создающий то самое давление. Оно необходимо для правильной работы конусных частей. Иногда он может отсутствовать (в таких случаях за изменение диаметра шкивов отвечает либо гидравлика, либо пружина).
• Гидроблок, выполняющий функцию подачи масла по различным каналам к обоим шкивам. Кстати, если при работе вариатора возникают различные толчки или пробуксовки, чаще всего это свидетельствует о поломке гидроблока.
• Система фильтров, не позволяющая масляным каналам забиваться отложениями и металлическим мусором.
• Радиаторы, отводящие тепло от коробки передач. К сожалению, без них такая трансмиссия довольно быстро перегревается, особенно во время пробуксовки или езды по бездорожью.
• Электронная система управления, получающая команды от ЭБУ и изменяющая диаметр каждого из валов в зависимости от скорости и нагрузки.
• Устройство, отвечающее за включение реверсного хода.

Что такое тороидальный вариатор?

Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).

Устройство тороидального вариатора

Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.

Читайте также: Автомобиль Volkswagen Golf VII, строгий, стремительный, солидный

Плюсы этого типа – более высокая надежность и износостойкость.

Тороидный вариатор — устройство и принцип работы

Тороидный тип вариатора
имеет совершенно другой принцип работы. Здесь усилие передается при помощи специальных роликов которые зажаты между валами, они имеют тороидную форму (отсюда и название) и расположены на одной оси. Чтобы в такой конструкции изменить передаточное число нужно изменить положение роликов. Для максимальной тяги нужно повернуть роликовые зажимы в сторону ведомого вала, в таком положении диаметр контакта ролика и вала будет минимальный, а у ведомого – максимальный.

При наборе скорости нужно уменьшение числа и увеличение вращения, ролики отводятся в другую сторону (ведущего вала), при этом диаметры меняются противоположно.

Несколько слов о масле и фильтрах

Большинство производителей заверяет, что масло в коробку передач вариатора заливается навсегда. Однако этот факт в корне неверен. Наши дороги и погодные условия (снег, дождь, сильные морозы, плохие дороги и пробки) создают повышенную нагрузку на устройство, поэтому фильтры и масло рекомендуется менять каждые 40000 километров пробега.

Если этого не сделать, то на элементах конструкции начнут скапливаться масляные отложения, а фильтр забьется различным мусором. В результате упадет давление в насосе, что приведет к появлению толчков и рывков во время движения, а в особо тяжелых случаях вариатор просто перестанет работать.

Ограничения вариаторной трансмиссии и примеры их преодоления

Несмотря на наличие в системе ремня, назвать его расходником нельзя – большая часть производителей даёт на свои вариаторы гарантию в 150-200 тысяч километров. При этом несвоевременная замена жидкостей, выезды на бездорожье, резкие нагрузки и удары неизбежно приводят к снижению срока эксплуатации узла – о чем те же написать. Иногда для продления этого срока замену ремня и валов произвести возможно, но чаще узел заменяется в сборе. Основная беда вариатора заложена конструктивно – цепь или ремень, растянувшийся ввиду неправильного обслуживания или эксплуатации, начинает проскальзывать на шкивах, образуя на них задиры. Со временем даже небольшое разрушение ремня вариатора приводит к катастрофическим последствием для всех узлов вариатора. Помимо этого могут вызвать гибель трансмиссии и проблемы с датчиками скорости или шаговым мотором, управляющим всей системой. Иногда от продолжительного движения на высоких скоростях могут отказать подшипники полушкивов. Также вариаторы, изначально созданные под спокойную езду, плохо переносят резкие старты ввиду повышенной нагрузки на ремень/цепь. Отсюда же вытекают ограничения по буксировке как других автомобилей, так и прицепов, что в принципе – не проблема, если речь идёт о небольшом автомобиле. Кстати, о буксировке автомобиля с вариатором тоже следует сказать отдельно – для этого придётся включать двигатель, чтобы приводной ремень в вариаторе смазывался в движении – но ещё лучше вообще отказаться от буксировки авто на тросе. Вариатор, как система, в немалой степени зависящая от трения, склонен к перегреву при эксплуатации в снегу или на бездорожье. Вне дорог автомобиль с вариатором эксплуатировать вообще не стоит – ударные нагрузки и проскальзывание колес смертельно опасны для ремня вариатора. Все эти технические недостатки постепенно преодолеваются. Сложнее с другим –восприятием водителем вариатора, как некорректно работающего устройства традиционного типа. При необходимости резкого ускорения вариатор, до того находившийся в режиме минимального расхода топлива, сначала дожидается смены режима работы двигателя на оптимальный для разгона. При этом он постоянно меняет передаточное число, чтобы не мешать двигателю перенастраиваться. После чего, позволяя двигателю оставаться на зачастую некомфортных для слуха водителя высоких оборотах, вариатор начинает плавно менять диаметр шкивов в трансмиссии, обеспечивая плавный, но максимально эффективный разгон с сохранением двигателя в неизменном режиме работы с максимальной отдачей крутящего момента. Разгон получается оптимальным, но ускорение без привычного изменения тембра работы двигателя с набором скорости рождает заставляет неискушенного пользователя подозревать автомобиль в некорректной работе узлов и отсутствии динамики. Именно для борьбы с этим субъективным восприятием поведения автомобиля с вариатором производители идут на всяческие ухищрения: добавляют лепестковые подрулевые переключатели виртуальных передач (например, в системе Sportronic у Mitsubishi), изменяют программы управления разгоном так, чтобы выход на оптимальные обороты двигателя происходил постепенно. По сути всё это – скорее дань человеческому консерватизму и маркетинговый компромисс – характеристики авто при этом, пусть и незначительно, но страдают. Ровно по этой же причине рычаг управления режимами вариатора на многих автомобилях до сих пор стилизуют под рукоятку АКПП, хотя можно было бы обойтись и рядом кнопок.

Какие ремни используются в клиноременных вариаторах?

Несколько слов скажем и о ремнях. Безусловно, обычные резиновые ремни, устанавливающиеся на привод генератора, применять нельзя. Они рассчитаны на более низкую нагрузку и будут быстро изнашиваться.

В качестве ремня выступает стальная лента со специальным покрытием, либо несколько этих лент со сложным сечением и нанизанными пластинами.

Такие свойства позволяют передавать толкающее усилие не только частью, которая обращена к ведущему валу (в противном случае такой ремень просто сложился бы).

В некоторых автомобилях применяется стальная цепь, смазывающаяся специальной жидкостью для уменьшения эффекта скольжения. Такая конструкция способна передавать большее усилие и рассчитана на высокие нагрузки, однако и стоимость ее немного выше.

Чем отличается управление машиной с коробкой CVT от прочих?

Если робот (роботизированная трансмиссия) оборудована джойстиком, который и отвечает за включение нужных режимов, то вариатор ничем не отличается от обычной коробки-автомат, к которой мы все привыкли. Тем не менее, одна особенность все же существует. В некоторых автомобилях вариатору можно дополнительно задать режим, при котором не будет изменяться передаточное число (в этом случае устройство превратиться в обычную АКПП). Для некоторых водителей, которые в силу стереотипов не могут грамотно оценивать параметры при разгоне машины, такой вариант предпочтительнее. Дело в том, что при набирании скорости автомобилем с установленной автоматической коробкой двигатель увеличивает обороты постепенно. При работе вариатора силовой агрегат сразу набирает нужную скорость вращения, а далее изменяется только передаточное число. В результате этого мотор звучит чуть громче обычного, а водителю из-за одинакового количества оборотов ДВС трудно проследить динамику.

Как едет машина с вариатором

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение. Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится. Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора. Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки. А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.

Плюсы и минусы вариатора

Сравнивать CVT мы будем с автоматической коробкой, поскольку робот, как было сказано выше, является механикой, а другие типы трансмиссии не так популярны.

Основные плюсы CVT:

• Отсутствие толчков и рывков во время движения.
• Двигатель работает с плавным изменением мощности в зависимости от ситуации.
• Фактически бесконечное число передач, что позволяет оптимально расходовать топливо.
• Низкий уровень шума при работе.
• Высокая управляемость и отклик.
• Грамотная оптимизация всех ходовых систем машины.

Теперь о недостатках. Самым главным из них является высокая стоимость ремонта, поскольку конструкция устройства состоит из множества дорогих элементов. Нельзя не сказать и о том, что в нашей стране очень мало сервисных центров, берущихся за такую работу.

Кроме того, в вариатор следует периодически заливать около десяти литров специального масла, необходимого для правильной работы трансмиссии. Такая жидкость стоит достаточно дорого и продается либо в представительствах компании, либо в специализированных салонах. Сами понимаете, что такие салоны есть далеко не в каждом городе. В некоторых случаях для сокращения затрат на ремонт и обслуживание, лучшим выбором будет приобрести контрактный вариатор.

Принцип работы клиноременного вариатора и тороидного CVT

В основе работы клиноцепных и клиноременных вариаторов лежит синхронное изменение диаметров шкивов в зависимости от того, в каком режиме работает двигатель в определенный момент.

Возможность изменить диаметр шкива реализована посредством использования привода. Когда автомобиль с вариатором разгоняется, ведущий шкив вариатора имеет самый малый диаметр, конические диски находятся в полностью разжатом состоянии.

В свою очередь, ведомый диск имеет самый большой диаметр, то есть конические диски полностью сжаты. Как только обороты двигателя начинают увеличиваться, диаметр ведущего шкива также становится больше, при этом происходит уменьшение диаметра ведомого шкива.

Благодаря такому изменению диаметров шкивов происходит уменьшение передаточного числа. Дальше система управления вариатором «подбирает» такое соотношение диаметров, чтобы поддерживать двигатель в диапазоне оборотов, когда от ДВС можно получить наибольшую мощность и крутящий момент.

Так достигается и поддерживается оптимальный режим работы, при этом сохраняется динамика одновременно с экономией топлива. Еще добавим, как уже было сказано выше, кроме клиноременных существуют и тороидные вариаторы. Так вот, по конструкции тороидный вариатор имеет два соосных вала. Эти валы имеют сферическую поверхность.

Между валами с тороидной (сферической) поверхностью находятся специальные ролики. Чтобы изменить передаточное число, в вариаторе данного типа меняется положение роликов. При этом передача крутящего момента осуществляется посредством силы трения, возникающей между поверхностями роликов и валов.

Источник https://altarena.ru/kakie-dolzhny-byt-oboroty-dvigatelya-na-variatore/

Источник https://burforum.ru/obuchenie/kak-dolzhen-rabotat-variator.html

Источник https://motor-teh.ru/variator/oboroty-na-avto-s-variatorom/
